Как работает и проверяется датчик распредвала: признаки неисправности и пошаговая замена

На чтение

4 мин.

Просмотров

741

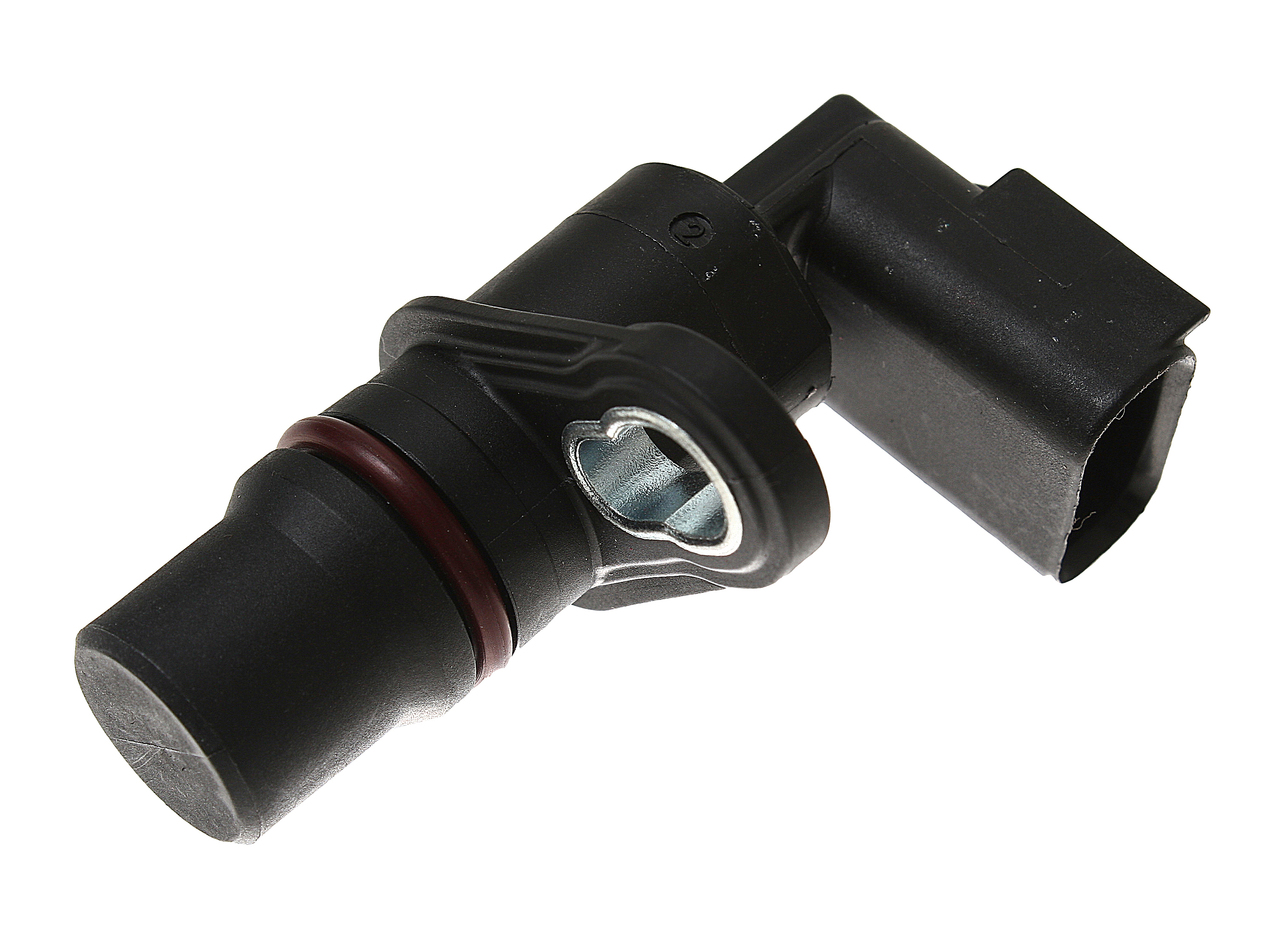

Датчик положения распределительного вала (сокращённо — ДПРВ) — это один из ключевых компонентов системы управления современными бензиновыми и дизельными двигателями. Он обеспечивает точную синхронизацию работы распределительного и коленчатого валов, помогая блоку управления двигателем (ЭБУ) определять правильные моменты впрыска и зажигания. Особенно важен этот датчик на двигателях с фазовым регулированием газораспределения, где от точности фаз напрямую зависит производительность и экономичность мотора.

Функции и значение ДПРВ

Датчик положения распредвала выполняет несколько критических задач:

• Определение точного положения распределительного вала относительно коленчатого
• Обеспечение корректной последовательности зажигания и впрыска топлива
• Координация фаз газораспределения
• Обеспечение работы дизельных систем с распределённой или фазированной подачей топлива
• Поддержание устойчивого запуска и работы двигателя при различных условиях нагрузки и температуры

На дизельных моторах ЯМЗ, таких как ЯМЗ-534 и ЯМЗ-650, ДПРВ критически важен для определения момента подачи топлива и работы ТНВД. Именно он позволяет точно фиксировать положение поршней в ВМТ по всем цилиндрам.

Симптомы неисправности датчика распредвала

Если ДПРВ перестаёт функционировать или передаёт некорректные данные, это немедленно сказывается на поведении двигателя:

• Затруднённый или долгий запуск, особенно в холодную погоду
• Появление ошибок в ЭБУ (например, P0340, P0341, P0016)
• Переход блока управления в аварийный режим
• Переход с индивидуального на групповой впрыск
• Повышенный расход топлива (до +20%)
• Потеря тяги и мощности двигателя
• Двигатель работает неровно, нестабильные обороты на холостом ходу

Принцип работы датчика распредвала

На практике используются три типа датчиков:

• Датчик Холла. Основан на эффекте Холла — реагирует на изменения магнитного поля при прохождении металлической метки (рэпера). Даёт цифровой выходной сигнал (0/1).
• Индуктивный датчик. Генерирует переменный ток при изменении магнитного потока, создаваемого зубьями задающего диска. Не требует внешнего питания, выдаёт аналоговый сигнал.
• Оптический датчик. Использует световой луч и прерыватель. Наиболее чувствителен к загрязнению, но очень точен.

Во всех случаях датчик синхронизируется с распределительным валом, а ЭБУ сравнивает данные с показаниями датчика коленчатого вала для точной идентификации такта сжатия в каждом цилиндре.

Как проверить датчик положения распредвала

1. Визуальный осмотр

Перед применением измерительных приборов стоит осмотреть:

• Целостность корпуса датчика
• Отсутствие следов масла, влаги, стружки и загрязнений
• Состояние контактов и разъёма
• Целостность проводки и уплотнительного кольца

2. Быстрая проверка мультиметром

• Установите мультиметр в режим измерения напряжения (до 20 В постоянного тока)
• Подайте напряжение питания на датчик (5 или 12 В — зависит от схемы)
• Измерьте напряжение между сигнальным и минусовым контактами:
• В покое: 4,5–5 В
• При поднесении металлического предмета: падение до 0,4 В
• При удалении предмета: восстановление исходного значения

Важно: проверка «притягивает магнит или нет» неинформативна. Магнитные свойства могут сохраняться при полной электронной неисправности.

3. Проверка осциллографом

Для точной диагностики необходим осциллограф:

• Подключите щуп к сигнальному проводу и массе
• Прокрутите двигатель вручную или стартером
• Наблюдайте форму сигнала на экране:
• Исправный датчик — ровные прямоугольные импульсы с чёткими фронтами
• Неисправный — искажённая форма, пропуски, шум, "заваленные" фронты

Осциллограмма — это единственный способ точно оценить динамику сигнала при реальной работе.

Пошаговая инструкция по замене ДПРВ

1. Отключите минусовую клемму аккумулятора
2. Снимите разъём с датчика, нажав на фиксатор
3. Используйте соответствующий ключ (обычно 10 мм) для откручивания болта крепления
4. Осторожно извлеките датчик из посадочного места
5. Осмотрите гнездо, удалите загрязнения
6. Установите новый датчик, предварительно проверив уплотнительное кольцо
7. Затяните крепёжный болт с нужным моментом (см. документацию)
8. Подключите разъём и аккумулятор
9. Запустите двигатель и выполните сканирование на наличие ошибок OBD-II

Перед установкой нового ДПРВ можно провести предварительную проверку мультиметром.

Заключение

ДПРВ — это точка отсчёта для всей работы систем зажигания и впрыска. Его неисправность приводит к серьёзным сбоям в работе двигателя, увеличению расхода топлива и снижению ресурса. При первых признаках неисправности важно не откладывать проверку. Диагностика датчика доступна даже в гаражных условиях, а его замена занимает не более 30 минут. Это простое действие может уберечь от сложного и дорогого ремонта.
