Статьи
Как снять крышки коренных подшипников на двигателях ЯМЗ-5340 и ЯМЗ-536
Как снять крышки коренных подшипников на двигателях ЯМЗ-5340 и ЯМЗ-536
Когда двигатель снимается с автомобиля с целью проведения ремонтных работ, процесс его разборки может быть выполнен как в полном, так и в частичном объеме. Выбор между полной и частичной разборкой напрямую зависит от типа и серьезности повреждений, обнаруженных в двигателе. В случае необходимости полной разборки, этот процесс обычно делится на три основных этапа: начинается с частичной разборки, после чего следует детальная разборка двигателя на отдельные узлы и компоненты, и завершается тщательной разборкой каждого узла на составляющие его детали.
Специфические процедуры разборки применяются к двигателям моделей ЯМЗ-5340 и ЯМЗ-536, учитывая их уникальные конструктивные особенности. Эти особенности требуют от механиков особого внимания к деталям и точности в процессе разборки, чтобы обеспечить корректность последующего ремонта или обслуживания.
Перед началом полной разборки двигатель обычно устанавливают на специальную подставку. Это делается для того, чтобы предотвратить любые возможные повреждения поддона в процессе работы. Такая предварительная подготовка обеспечивает удобство доступа к компонентам двигателя и способствует более качественному выполнению ремонтных работ.
Особое внимание уделяется снятию крышек коренных вкладышей и коленчатого вала, а также коренных вкладышей и полуколец на двигателях ЯМЗ-5340 и ЯМЗ-536. Эти операции рекомендуется выполнять на двигателе, который был полностью снят с автомобиля и надежно закреплен на поддоне. Такой подход не только облегчает доступ к упомянутым компонентам, но и снижает риск их повреждения в процессе демонтажа, что является ключевым аспектом при проведении ремонтных и восстановительных работ.
Процесс снятия крышек коренных вкладышей, коленчатого вала и полуколец на двигателях ЯМЗ-5340 и ЯМЗ-536 требует особой внимательности и аккуратности. Важно соблюдать пошаговую инструкцию, чтобы избежать повреждения компонентов двигателя в процессе работы:
- Одним из ключевых моментов является правильный подход к отворачиванию болтов: необходимо действовать постепенно, ослабляя их один за другим. Это предотвращает ситуацию, когда последние оставшиеся болты могут быть повреждены из-за силы нажимных пружин, действующей на них.
- Процедура снятия начинается с того, что необходимо отвернуть болты M18x2,5, которыми закреплены крышки вкладышей. Для этого используется ключ размером S=26. После снятия крышек вкладышей следует аккуратно снять и крышку полукольца.
- Далее в соответствующие крышки устанавливаются нижние коренные вкладыши и два полукольца. Это требует точности и аккуратности, чтобы обеспечить правильную установку компонентов.
- После этого следует разложить детали в соответствии с номерами цилиндров двигателя. Такая организация работы способствует более легкой и быстрой сборке двигателя после завершения всех ремонтных работ.
- Вынимание коленчатого вала из постелей блока цилиндров производится с помощью специальной подвески и кран-балки. Это требует особого внимания к технике безопасности, чтобы избежать несчастных случаев на рабочем месте.
- Наконец, необходимо извлечь верхние коренные вкладыши коленчатого вала из постелей блока цилиндров. Этот шаг завершает процесс снятия основных компонентов двигателя.
Если была произведена полная разборка двигателя, следует обратить особое внимание на очистку всех сопрягаемых поверхностей от остатков прокладок, грязи и других загрязнений. Это включает в себя тщательную промывку всех деталей, чтобы обеспечить их чистоту перед последующей сборкой двигателя. Такой подход не только улучшает качество ремонта, но и способствует продлению срока службы двигателя.
ООО ”Ярославский Дизельный двигатель”
Неисправности воздушного компрессора на дизельных двигателях ЯМЗ: причины и способы решения
Неисправности воздушного компрессора на дизельных двигателях ЯМЗ: причины и способы решения
Автомобильные воздушные компрессоры являются устройствами, разработанными для производства сжатого воздуха, который находит свое применение в системах торможения и множестве дополнительных пневматических систем на тяжелых транспортных средствах, оборудованных двигателями Ярославского моторного завода (ЯМЗ).
Классификация и принципы функционирования воздушных компрессоров
Существует множество разновидностей воздушных компрессоров, каждая из которых работает по уникальному, но в то же время универсальному принципу. Центральным элементом каждого такого устройства служит его корпус, служащий основой для всех внутренних компонентов. Внутри корпуса формируются специализированные камеры, куда под давлением поступает воздух или газ через специальное впускное отверстие.
Далее в процесс вступает динамический элемент устройства — будь то мембрана, поршень или вращающийся ротор. Этот элемент начинает движение, ведущее к уменьшению объема в рабочей камере и, как следствие, к сжатию газа. Этот процесс заставляет газ выходить из камеры через выпускное отверстие в сжатом состоянии, обеспечивая создание высокого давления в системе.
Приведенное объяснение механизма работы компрессора является лишь базовым и упрощенным вариантом. Реальная структура компрессора намного сложнее и включает в себя большее количество компонентов. Архитектура компрессора может существенно различаться, в зависимости от его типа и предназначения, что подчеркивает многообразие и сложность технологии сжатия воздуха.
Анализ и решение технических проблем
Повышенная влажность воздуха, выдаваемого устройством
Когда пользователи сталкиваются с ситуацией, при которой из аппарата выходит влажный воздух, необходимо уделить внимание ряду ключевых аспектов:
- присутствие излишков воды в емкости для сбора конденсата может стать причиной данной проблемы;
- высокая степень загрязнения воздушного фильтра может мешать адекватному воздухозабору, что также влияет на влажность выходящего воздуха;
- эксплуатация компрессора в условиях, где влажность воздуха остается на высоком уровне, может привести к увеличению влажности выдаваемого воздуха.
Меры по устранению этой проблемы включают в себя систематический слив конденсата из специальной емкости, регулярную чистку или полную замену фильтра воздушного забора.
Потеря производительности устройства
Наиболее распространенной причиной снижения производительности является забивание фильтров, отвечающих за всасывание воздуха. В таких случаях необходимо принять меры по их очистке или замене, что предполагает разборку оборудования.
Если же после проведения данных процедур проблема производительности не устранена, следует провести тщательный осмотр воздушных шлангов на предмет наличия протечек. Кроме того, может иметь место износ клапана, что снижает способность аппарата эффективно сжимать и нагнетать воздух.
Со временем может происходить износ поршневых колец, затрагивающий как работу цилиндра, так и поршня. Это приводит к ухудшению процесса сжатия воздуха. В таких ситуациях необходима замена изношенных компонентов.
Необходимо также упомянуть, что снижение производительности может быть вызвано ослаблением приводных ремней, которые соединяют коленчатый вал с электромотором. Это менее частая, но всё же возможная причина проблемы, требующая внимательного осмотра и корректировки.
Исследование и корректировка проблем перегрева в системах компрессии
Часто встречающееся явление – повышение температуры в районе головки компрессора и по всему оборудованию – требует детального анализа и определенного набора действий по устранению.
Основные причины и методы решения включают:
- Проблемы с охлаждением цилиндра из-за заблокированной вентиляционной системы. Необходимо тщательно осмотреть систему вентиляции, особенно крыльчатку вентилятора, на предмет наличия инородных объектов и удалить их при обнаружении.
- Недостаточный уровень смазочного масла. В таких случаях критично важно своевременно пополнить масло до уровня, соответствующего производственным стандартам.
- Нефункционирование клапанов или загрязнение воздушных фильтров, что требует их немедленной замены на новые или чистые компоненты.
- Сбои в работе реле давления или предохранительного клапана, из-за чего компрессор может непрерывно работать на предельных мощностях, не способен адекватно контролировать давление. Решение – замена поврежденных элементов.
Вопросы, связанные с работой цилиндра или основания устройства
Необычные звуки, такие как стук, во время работы компрессора зачастую указывают на износ внутренних компонентов, включая поршневую группу.
Опытные специалисты и активные участники профильных форумов рекомендуют детальный осмотр компрессорной секции, ведь именно здесь сосредоточено множество механических элементов, способных генерировать шум.
Потенциальные источники шума могут быть связаны:
- с износом подшипников шатуна или его втулок;
- износом подшипников на коленчатом вале;
- повреждением поршневых колец, поршневых пальцев или самого поршня;
- деградацией цилиндра со временем;
- присутствием инородных тел внутри цилиндра;
- ослаблением соединения между головкой цилиндра и цилиндром из-за недостаточно затянутых болтов;
- слабым креплением крыльчатки охлаждения.
Решение проблем с ослабленными болтами и креплениями крыльчатки обычно не требует сложного вмешательства и может быть выполнено путем их затяжки. В случаях, когда причина шума кроется в износе компонентов, может потребоваться капитальный ремонт с заменой изношенных деталей или расточкой цилиндра. Эту процедуру лучше доверить квалифицированным специалистам в авторизованных сервисных центрах.
Масло в пространстве цилиндра компрессорного оборудования
Наличие масла в цилиндре компрессора обычно связывают с переизбытком его количества, использованием продукта с неадекватной вязкостью или выбором масла, не соответствующего требованиям устройства. Это состояние, хоть и не является прямой причиной немедленного выхода из строя, может быть критичным для специфического оборудования, например, для систем покраски. Иногда это является признаком неполадок в работе поршневой системы, что требует профессионального вмешательства и ремонта.
Меры по избежанию технических сбоев
Чтобы гарантировать длительную и надежную работу оборудования, превышающую ожидаемый производителем срок службы, крайне важно строго следовать инструкциям по эксплуатации и своевременно выполнять профилактические процедуры:
- Актуальность своевременной очистки и замены фильтрационных элементов не может быть переоценена.
- Поддержание уровня масла в пределах, установленных производителем, и его регулярная замена на новое обеспечивают оптимальные условия работы.
- Важно не забывать о своевременном освобождении системы от конденсата в соответствии с рекомендациями производителя.
- Детальная очистка компрессора от наслоений пыли и грязи способствует предотвращению перегрева и сохранению работоспособности критичных компонентов устройства.
- Контроль натяжения приводного ремня, где допустимый прогиб под действием силы не должен превышать 15 мм, является еще одним важным аспектом поддержания оборудования в рабочем состоянии.
- Периодическая проверка на корректность функционирования предохранительного клапана обязательна для обеспечения безопасности и эффективности работы.
- Тщательное подтягивание всех соединений и болтов предотвратит возможные утечки и другие проблемы, связанные с нарушением целостности системы.
ООО ”Ярославский Дизельный двигатель”
ГБЦ дизельного двигателя: что такое, из чего состоит, особенности
ГБЦ дизельного двигателя: что такое, из чего состоит, особенности
При подборе автомобиля, будь то новый или с пробегом, ключевым фактором для профессионалов в области грузоперевозок и логистических компаний является характеристика двигателя. В последнее время дизельные двигатели вышли на передний план как предпочтительный вариант для тяжелых транспортных средств и специализированной техники. Их основное преимущество – способность сокращать расход топлива на 30–35% по сравнению с их бензиновыми аналогами, а также благодаря мощному крутящему моменту с самого начала работы, что гарантирует впечатляющую тяговую способность сразу после старта. Дизельные двигатели получают высокую оценку и за их экологичность, обусловленную более эффективным сгоранием топливно-воздушной смеси, что приводит к уменьшению токсичности выхлопных газов.
Техническая сложность дизельных двигателей обусловлена интеграцией новейших компонентов и электронных систем, которые нацелены на минимизацию потребления топлива и повышение мощности без увеличения объема двигателя, а также на снижение уровня вредных выбросов. Две неизменные части этой конструкции — это блок цилиндров и его головка.
Что такое ГБЦ

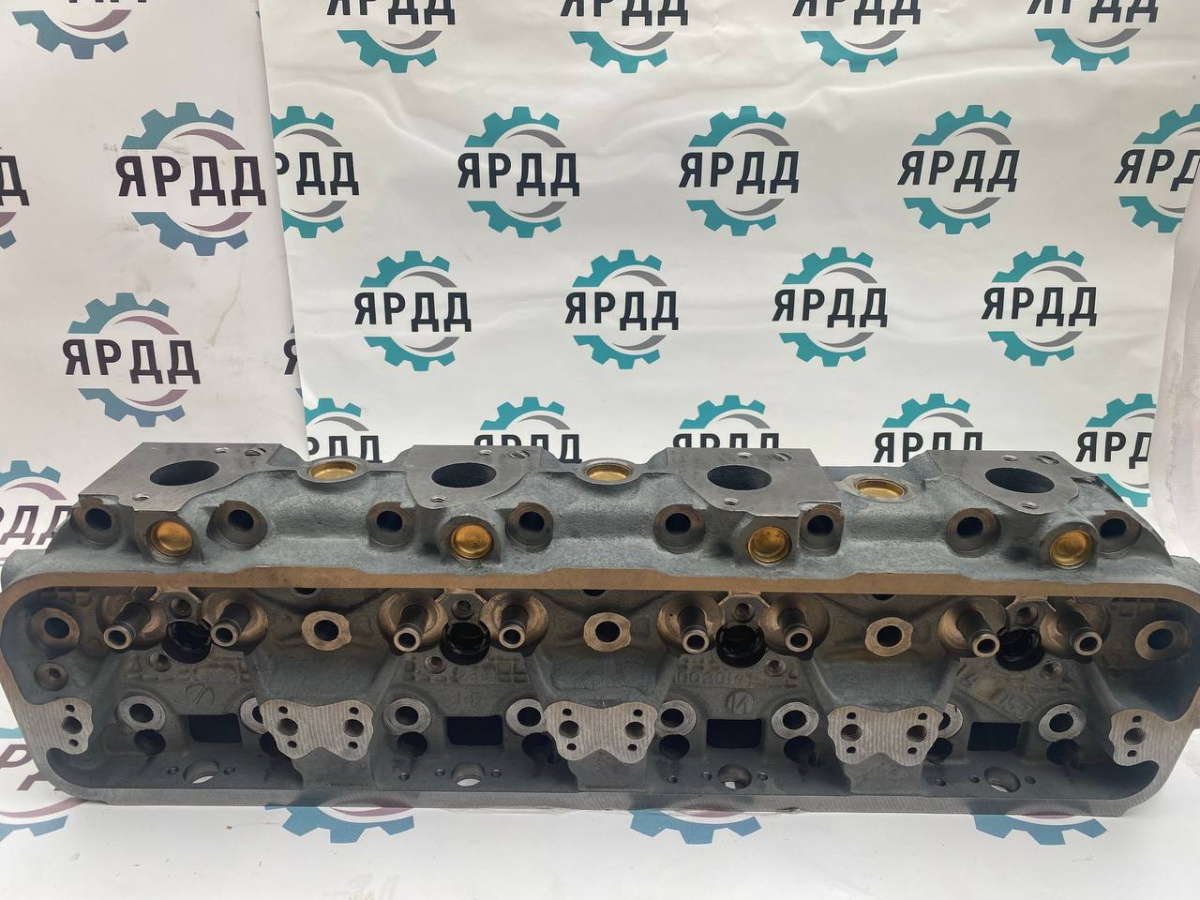

ГБЦ (головка блока цилиндров), расположенная в верхней части двигателя, закрывает блок цилиндров и соединяется с ним с помощью болтов. Основной компонент ее конструкции — прокладка ГБЦ, задача которой — обеспечивать герметичность соединения. Любое нарушение этой герметичности может вызвать серьезные неисправности в работе двигателя, что делает продолжение движения транспортного средства невозможным. По этой причине к состоянию прокладки приковано особое внимание, так как она подвержена постоянному износу и риску выхода из строя. Наиболее эффективный способ обнаружить проблемы с прокладкой — это провести диагностику двигателя.
ГБЦ включает в себя множество деталей и механизмов, ответственных за формирование и подачу горючей смеси в камеры сгорания. Эффективность работы этих элементов напрямую влияет на соотношение топлива и воздуха, что критически важно для стабильной работы всего двигателя. ГБЦ обычно изготавливается из чугуна, а в зависимости от типа конструкции двигателя — будь то рядная или V-образная — может иметь одну или две головки блока цилиндров. Двигатели с W-образной конструкцией могут быть оснащены тремя ГБЦ. Несмотря на различия в количестве головок, базовые принципы функционирования и ключевые компоненты ГБЦ остаются неизменными.
Расположение
При открытии капота автомобиля первым делом в глаза бросается защитный кожух, который надежно скрывает двигатель от внешних воздействий. Под этой защитой находится крышка головки блока цилиндров (ГБЦ), играющая важную роль в защите внутренних компонентов силового агрегата. ГБЦ располагается прямо под крышкой, занимая ключевое место в верхней части двигателя, непосредственно над блоком цилиндров. Эта часть занимает значительную долю пространства под капотом и является центральным элементом в его конструкции.
Головка блока цилиндров крепится к основному блоку при помощи болтов или шпилек, обеспечивая надежную фиксацию и герметичность соединения. Внутри ГБЦ находятся критически важные элементы двигателя, такие как камера распределительного вала и сложно устроенный клапанный механизм с пружинами. Эти компоненты играют ключевую роль в обеспечении правильного воздушного потока и контроля за временем открытия и закрытия клапанов.
Дизельные двигатели отличаются от бензиновых особыми требованиями к устойчивости и прочности их компонентов. Одной из таких особенностей является необходимость использования усиленных впускных и выпускных клапанов. Высокое давление, создаваемое в цилиндрах дизельного двигателя, оказывает интенсивное воздействие на клапаны, требуя от них повышенной прочности и износостойкости. Распределительный вал, обычно размещаемый в верхней части ГБЦ, играет ключевую роль в управлении движением клапанов, тем самым регулируя впуск и выпуск топливно-воздушной смеси.
В передней части ГБЦ расположена шестерня привода газораспределительного механизма (ГРМ), которая устанавливается на оси распределительного вала. В зависимости от конструкции двигателя, привод ГРМ может быть реализован через цепь или ремень. Эта система отвечает за синхронизацию работы клапанов с поршнями двигателя, обеспечивая оптимальное сгорание топливно-воздушной смеси и эффективность работы всего двигателя.
Конструктивные особенности
Элементы, используемые в производстве головки блока цилиндров (ГБЦ) для дизельных двигателей, состоят из уникального сочетания качественного легированного чугуна, предназначенного для высокоспециализированных устройств. Этот материал выделяется благодаря своей высокой плотности, устойчивости к экстремальным температурам и превосходной прочности. Вес чугуна, превышающий вес алюминия, приводит к увеличению массы двигателя, что может отрицательно сказываться на динамических характеристиках техники.
В определенных проектах используют инновационный подход, комбинируя чугун с алюминием, чтобы объединить преимущества обоих материалов – теплопроводность алюминия и жаропрочность чугуна. Так, фундамент головки и выпускные клапаны изготавливают из чугуна, дополнительно обрабатывая их алюминиевым сплавом. Для дизельных двигателей большого объема часто выбирают головки блоков цилиндров, отлитые из чугуна, отличающиеся своей износостойкостью и надежностью. Эти головки функционируют в жестких условиях, и для усиления их долговечности используют метод запрессовки клапанных седел с применением жидкого азота для предварительного охлаждения. Клапанные втулки и вихревые камеры монтируются с особым учетом необходимого натяжения.
Клапаны играют важную роль в конструкции ГБЦ. Расположенные близко к цилиндрам, они обычно устанавливаются под углом. Если на каждый цилиндр приходится два клапана, то они устанавливаются линейно. В случае наличия четырех клапанов на цилиндр (два – для впуска и два – для выпуска), они размещаются в двух параллельных рядах. Шестерни, приводящие в действие газораспределительный механизм (ГРМ), будь то ременной или цепной привод, а также соответствующие успокоители, находятся в передней части ГБЦ. Эти элементы активируют газораспределительный механизм.
В верхней части ГБЦ располагаются сложные узлы под распределительные валы, включая их вкладыши. Непосредственно под распредвалом устанавливаются направляющие втулки клапанов, а выше располагаются шайбы и пружины, обеспечивающие поддержание клапанов в поднятом положении.
Индикаторы проблем с головкой блока цилиндров
Типичные проблемы, возникающие с головкой блока цилиндров, чаще всего связаны с изношенной или поврежденной прокладкой. Полная диагностика этих проблем требует детального осмотра двигателя, но существуют определенные явные признаки, которые могут указывать на наличие неполадок:
- наличие газов, вытекающих из-под головки блока цилиндров;
- регулярное повышение температуры двигателя;
- изменение окраски антифриза;
- выхлоп белого дыма из трубы;
- пузыри воздуха в расширительном бачке;
- значительное увеличение уровня масла в картере.
Стоит отметить, что эти признаки могут также свидетельствовать и о других проблемах в дизельном двигателе. В случае обнаружения одного или нескольких из этих признаков рекомендуется незамедлительно обратиться в автосервис для профессиональной диагностики.
Альтернативные проблемы
Определение ключевых неисправностей головки блока цилиндров без специализированных инструментов и оборудования может быть затруднительным. Однако при наличии соответствующего инструментария такая задача становится выполнимой.
Обычно при осмотре ГБЦ выявляются следующие виды проблем:
- Повреждения привалочной поверхности, что может быть результатом частого перегрева двигателя или использования некачественной охлаждающей жидкости. Ремонт включает в себя обработку поверхности и необходимость проверки системы охлаждения, а также замены охлаждающей жидкости.
- Трещины, которые могут возникать в результате ошибок при монтаже головки, неправильной затяжки болтов или из-за продолжительных перегревов двигателя. В случае значительных трещин часто требуется полная замена головки блока цилиндров.
- Износ направляющих втулок клапанов. Такой износ естественен со временем, но может ускоряться при использовании масла низкого качества.
- Износ клапанных седел, который может быть вызван использованием топлива низкого качества или высоким пробегом автомобиля.
Поломки ГБЦ могут возникать по множеству причин, однако важно регулярно контролировать уровень масла и антифриза, а также использовать качественное топливо для предотвращения возможных неисправностей.
Калибровка клапанов
Важность головки блока цилиндров (ГБЦ) в дизельных двигателях неоценима, особенно когда речь идет о регулировании потока топлива к камерам сгорания. ГБЦ не только способствует эффективному сгоранию смеси, но и контролирует потоки выхлопных газов, играя решающую роль в мощности и надежности двигателя. Помимо основных функций, ГБЦ также выполняет дополнительные, включая защиту двигателя с помощью верхней крышки. Настройка клапанов является одной из ключевых процедур в обслуживании ГБЦ, особенно учитывая, что компоненты двигателя могут расширяться при высоких рабочих температурах.
Такое расширение влечет за собой изменения в зазорах между распределительным валом и толкателями клапанов, что существенно влияет на работу двигателя. Наличие правильно установленного теплового зазора является критичным для обеспечения своевременного открытия и закрытия клапанов, а также для поддержания их герметичности в закрытом состоянии. Производители указывают рекомендуемые значения теплового зазора в инструкциях по эксплуатации автомобилей, а также дают советы по периодичности проведения обслуживания этих важных компонентов двигателя.
ООО ”Ярославский Дизельный двигатель”
Клапаны дизельных и бензиновых двигателей: ремонт и замена, возможные неисправности
Клапаны дизельных и бензиновых двигателей: ремонт и замена, возможные неисправности
Эффективность и стабильность работы двигателя во многом зависят от исправности его клапанного механизма. Это особенно важно для дизельных двигателей с большим пробегом, где часто встречается такой износ, как прогар клапанов и их элементов. Клапаны, находящиеся в хорошем состоянии, способны выдерживать экстремально высокие температуры и эффективно герметизировать камеру сгорания, тем самым обеспечивая не только надежность, но и увеличивая продолжительность службы двигателя.
Количество клапанов в различных двигателях может значительно различаться – будь то 8, 16 или даже 24 клапана. Однако даже незначительные проблемы с одним из клапанов могут привести к снижению эффективности всего двигателя. В наиболее серьезных случаях такие неполадки могут привести к критическим повреждениям, таким как разрушение поршней или повреждение головки блока цилиндров (ГБЦ), что значительно усложняет и удорожает процесс ремонта дизельного двигателя.
Необходимость замены клапанов
Клапаны играют важную роль в двигателе, регулируя процессы впуска топливовоздушной смеси и выпуска отработанных газов. Под воздействием высоких температур и давления, особенно в дизельных двигателях, стержни клапанов подвергаются износу. Последствия такого износа включают увеличение зазора между втулкой и штоком клапана, что нарушает нормальную работу всего клапанного механизма.
Для восстановления работоспособности двигателя необходим ремонт. Во время ремонта важно уделять внимание не только замене самих клапанов, но и проверке состояния направляющих, по которым они перемещаются. В случае износа направляющих они также должны быть заменены на новые, чтобы обеспечить бесперебойную и эффективную работу клапанов и, как следствие, всего двигателя.
Проблема прогара клапанов в двигателях
Прогар клапанов – это распространенный дефект, который может возникать в двигателях внутреннего сгорания (ДВС) и требует своевременного вмешательства. Такой износ обычно проявляется как отслаивание части поверхности тарелки клапана или появление серьезных механических повреждений. Это ведет к утечке газов вне зависимости от положения распределительного вала, нарушая тем самым герметичность камеры сгорания. Прогар чаще всего встречается в выпускных клапанах из-за их подверженности интенсивным температурным нагрузкам.
Основные причины прогара клапанов:
- наличие детонации внутри ДВС;
- производственные дефекты или заводской брак;
- неправильная настройка теплового зазора клапанов;
- некорректно регулируемые фазы газораспределения, что может привести к раннему сгоранию топливной смеси, нагару на клапанах и потере их герметичности.
Чтобы решить проблему прогара клапанов, особенно в дизельных двигателях, обычно производится замена седел клапанов. Такая работа требует профессионального подхода и наличия специализированного оборудования, поэтому рекомендуется обратиться в квалифицированные сервисные центры. Это особенно важно для автомобилей различных марок, включая МАЗ и другие, где точность и качество ремонта критически важны для дальнейшей безопасной и эффективной работы двигателя.
Искривление клапанов и его последствия
Искривление клапанов в двигателе обычно является результатом таких событий, как разрыв ремня газораспределительного механизма (ГРМ), соскальзывание звездочки или растягивание цепи ГРМ. В таких случаях клапаны попадают в зону движения поршней, что приводит к их столкновению.
Из-за более высокой скорости поршней при контакте с клапанами последние могут сгибаться или даже ломаться в самых экстремальных случаях. Такие повреждения могут привести к значительному и дорогостоящему ремонту двигателя.
Хотя для точной диагностики обычно требуется профессиональное оборудование, существуют способы, позволяющие выявить проблему самостоятельно:
- Установка нового ремня ГРМ согласно отметкам и прокрутка коленчатого вала на несколько оборотов. Трудность во вращении вала может указывать на повреждение клапанов.
- Анализ звука из выхлопной системы. Сильный шум из выхлопной трубы может быть признаком неполадок с выпускными клапанами, а шум, исходящий из области воздушного фильтра, указывает на проблемы с впускными клапанами.
Использование замера компрессии в цилиндрах может помочь в выявлении проблемы. Пониженные показатели свидетельствуют о наличии неполадок, хотя они не могут точно указать на причину. В таких случаях рекомендуется проведение дополнительных специализированных тестов опытными механиками для уточнения диагноза.
Восстановление функциональности двигателя через замену клапанов
Процесс замены клапанов в двигателях ЯМЗ осуществляется согласно строго определенной технологической схеме, включающей в себя ряд последовательных и точных шагов. Эта задача требует от исполнителя не только глубоких знаний, но и высокого уровня мастерства, что делает ее идеально подходящей для решения опытными мотористами.
Ключевые этапы реставрации двигателя варьируются в зависимости от его уникальной конструкции. Обычно начинают с демонтажа головки блока цилиндров и форсунок, затем переходят к снятию клапанной крышки, распределительного вала и гидравлических компенсаторов.
ООО ”Ярославский Дизельный двигатель”
Снятие ремня привода агрегатов на ЯМЗ 530 (5340.8114170-10)
Снятие ремня привода агрегатов на ЯМЗ 530 (5340.8114170-10)
На этом двигателе применена инновационная система автоматического натяжения приводного ремня, исключающая потребность в его ручной настройке. Тем не менее, важно регулярно проверять состояние ремня и осуществлять его замену при выявлении любых признаков износа, таких как трещины или разрывы. Смена ремня рекомендуется каждые 200 000 км пробега.
Процесс снятия ремня привода агрегатов
Демонтаж ремня привода агрегатов включает несколько шагов:
- Сжатие пружины натяжителя, которое выполняется путем вращения его ролика противоположно стационарной части корпуса до момента выравнивания отверстий на подвижном и неподвижном элементах натяжителя.
- Вставка стопорного элемента с диаметром 4 мм для удержания натяжителя в заданном положении.
- Аккуратное извлечение ремня привода агрегатов.
Демонтаж ремня и шкива привода вентилятора
Удаление ремня и шкива вентилятора происходит по схожей методике:
- Аналогичное сжатие пружины натяжителя с использованием инструмента для вращения ролика в сторону от фиксированной части до совпадения отверстий.
- Установка стопорного штифта диаметром 4 мм.
- Снятие ремня привода вентилятора.
- Завершение процедуры путем отвинчивания шести болтов размера М10x1,25 с применением ключа на 13 для демонтажа шкива привода вентилятора.
Удаление натяжного механизма ремня
Чтобы удалить натяжное устройство ремня, которое используется в системах как привода агрегатов, так и в механизме привода вентилятора, потребуется открутить два болта типа М10x1,25 с помощью ключа на 8.
Установка натяжного элемента ремня агрегатов
Процесс установки натяжного элемента ремня агрегатов включает в себя несколько этапов:
- Позиционирование натяжителя ремня так, чтобы его штифт попал в предназначенное для него отверстие на краю корпуса привода вентилятора.
- Ручная вкрутка болта М10x1,25 для крепления натяжителя на начальные 2–3 оборота.
- Окончательное закручивание болта с использованием ключа на 8 для достижения требуемого момента затяжки Мкр в пределах 50–55 Н·м.
Установка натяжителя ремня привода вентилятора
Для монтажа натяжителя ремня привода вентилятора необходимо выполнить следующие шаги:
- Установка натяжителя таким образом, чтобы его штифт совпал с отверстием на передней части блока цилиндров.
- Вкручивание болта М10x1,25 для крепления натяжителя вручную на первые 2–3 витка.
- Заключительное затягивание болта ключом на 8 для обеспечения нужного момента затяжки Мкр, равного 50-55 Н·м.
Установка приводного ремня вентилятора
Процедура установки приводного ремня вентилятора включает несколько ключевых шагов:
- Необходимо компрессировать пружину в механизме натяжения, вращая его ролик в направлении, противоположном стационарной части, до тех пор, пока не будут выровнены отверстия на подвижной и фиксированной частях натяжителя.
- Вставка стопорного штифта с размерами 4 мм в диаметре и 18 мм – в длине.
- Расположение ремня на узком поликлиновом шкиве привода вентилятора, шкиве гасителя колебаний коленчатого вала и шкиве водяного насоса.
- Фиксация подвижного ролика натяжителя с использованием ключа для вращения и извлечение штифта для обеспечения натяжения ремня привода вентилятора.
- Визуальная проверка правильности монтажа ремня. При установке нового ремня индикатор на вращающейся части должен находиться между двумя соседними метками на фиксированной части. В рабочем состоянии индикатор должен располагаться в пределах зоны трех меток на стационарной части. При выходе индикатора за эти пределы необходима замена ремня.
Установка приводного ремня агрегатов
Монтаж ремня привода агрегатов осуществляется по схожей методике:
- Сжатие пружины натяжителя путем вращения его ролика противоположно фиксированному корпусу для достижения совпадения отверстий.
- Вставка стопорного штифта размером 4 мм в диаметре и 18 мм – в длине.
- Размещение ремня на широком поликлиновом шкиве привода вентилятора, шкиве компрессора кондиционера и шкиве генератора.
- Удержание подвижного ролика натяжителя ключом во время извлечения штифта для обеспечения натяжения ремня привода агрегатов.
- Проверка установки ремня. При монтаже нового ремня индикатор на вращающейся части должен находиться между двумя ближайшими метками на фиксированной части. В рабочем режиме индикатор должен быть в пределах зоны трех меток на стационарной части.
ООО ”Ярославский Дизельный двигатель”
Коленчатые валы для дизельных двигателей: возможные неисправности и их причины
Коленчатые валы для дизельных двигателей: возможные неисправности и их причины
Коленчатый вал, являясь центральным компонентом двигателя автомобиля, играет критическую роль в механизме силовой передачи. Этот элемент, размещенный в глубине цилиндрового блока, выполняет ключевую функцию, преобразуя возвратно-поступательное движение поршней во вращательное движение, которое, в свою очередь, передается на колеса автомобиля посредством трансмиссии.
Ярославский моторный завод является одним из ведущих производителей дизельных двигателей в России, а его продукция находит широкое применение в автомобилестроении и сельскохозяйственной технике.
Ассортимент продукции ЯМЗ включает в себя V-образные двигатели моделей ЯМЗ-236 и 238, а также последние разработки рядных двигателей серий ЯМЗ-534, 536 и 650. Дизельные двигатели ЯМЗ отличаются широким диапазоном мощности и легкостью в обслуживании и ремонте. Однако ввиду того, что коленчатый вал испытывает значительные нагрузки в процессе эксплуатации двигателя, он часто нуждается в техническом обслуживании, а иногда – и в замене.
Принимая во внимание условия эксплуатации коленчатого вала, который подвергается интенсивным нагрузкам и высокой скорости вращения, к его изготовлению предъявляются строгие требования по качеству и используемым материалам. В большинстве случаев валы изготавливаются из прочного чугуна или высококачественной стали. Кованые варианты коленчатых валов, более устойчивые к нагрузкам, обычно используются в двигателях с турбонаддувом, что позволяет повысить их эффективность и долговечность.
Коленчатый вал представляет собой сложную и многофункциональную часть двигателя, включающую в себя ряд важных компонентов:
- Коренные шейки: эти части выполняют функцию основной опоры всей конструкции на подшипниках, обеспечивая стабильность и износостойкость.
- Шатунные шейки: они служат не только для поддержки, но и для соединения с шатунами, передавая крутящий момент.
- Щеки: эти элементы являются связующими между коренными и шатунными шейками, обеспечивая целостность и прочность конструкции.
- Выходной узел: здесь располагаются шкив или шестерня, играющие ключевую роль в передаче мощности от двигателя.
- Противовесы: они помогают уменьшить нагрузку центробежных сил на подшипники, увеличивая эффективность и срок службы коленвала.
Чтобы обеспечить плавное вращение коленвала и шатунов, используются тонкостенные металлические вкладыши, созданные из стальной ленты с добавлением антифрикционного слоя. Кроме того, специальный упорный подшипник скольжения предотвращает осевое перемещение коленвала, улучшая его работу.
В контексте дизельных двигателей, производимых Ярославским моторным заводом, особое внимание заслуживают модели ЯМЗ-236 и 238. Для изготовления коленчатых валов этих моделей используется сталь марки 50Г. Однако ЯМЗ-240 является исключением – коленвалы производятся из сплавов, обогащенных хромом и ванадием, что придает им дополнительную прочность. Процесс изготовления включает ковку с последующей азотацией шеек, что увеличивает их износостойкость.
Эти коленвалы характеризуются наличием четырех опорных точек и противовесов, а также использованием бронзовых подшипников скольжения для повышения надежности и долговечности двигателя.
Азотирование
Применяется в процессе изготовления коленчатых валов для двигателей ЯМЗ, существенно повышает их долговечность и устойчивость к износу. Этот метод включает комплексную термическую обработку, охватывающую закалку с последующим отпуском до достижения оптимального уровня твердости в диапазоне 229-269. Особое внимание уделяется укреплению поверхности шеек и мест установки сальников при помощи токов высокой частоты, чему способствует азотирование.
Эффекты от азотирования коленчатого вала включают:
- удвоенную прочность, обеспечивающую реальный ресурс превышающий 700 тыс. км пробега;
- повышенную экономичность, сокращая на 60% частоту замены вкладышей;
- гарантированную надежность, минимизируя вероятность нештатного ремонта.
Для достижения максимального ресурса, который предусмотрен производителем, важно строго придерживаться регламента технического обслуживания и использовать качественные смазочные материалы.
Типичные причины неисправностей
Несмотря на улучшенные характеристики, коленчатые валы ЯМЗ могут подвергаться более быстрому износу под влиянием избыточных нагрузок на двигатель или из-за недостаточного количества смазки. В частности, в турбированных версиях двигателей может происходить заклинивание коленвала из-за усиленного трения и перегрева подшипников, что требует серьезного ремонта. Регулярный контроль уровня и качества масла, а также состояние масляного насоса помогает предотвратить возникновение неисправностей.
Дополнительным фактором, влияющим на поломки, является наличие трещин в головке блока цилиндров или в самом блоке. Это может привести к проникновению воды или топлива в масляную систему, что ухудшает свойства смазочного материала. Последствия такого взаимодействия включают ухудшение отвода тепла и смазки важных компонентов двигателя, проявляющиеся через стук, вибрации и увеличение зазоров в механизме вала.
Вероятные проблемы в дизельных двигателях
Дизельные двигатели нового поколения характеризуются продолжительным сроком службы при адекватном уходе и регулярном обслуживании. Тем не менее, даже малейшие дефекты в шатунах могут ускорить изнашивание коленчатого вала.
Часто встречающиеся неполадки:
- Задиры на поверхности. Эти повреждения могут возникать вследствие использования масла низкого качества или пропуска его своевременной замены вместе с фильтром.
- Царапины на шейках вала. Минимальные царапины удаляются путем полировки, тогда как более глубокие, превышающие 5 микрон, требуют шлифовки до ближайшего ремонтного размера.
- Изгиб вала. Валы, подвергшиеся искривлению, подлежат исправлению путем выпрямления. Это типичная проблема для спецтехники с двигателями, оснащенными менее качественными валами.
- Трещины: Самый серьезный вид дефекта, способный привести к усталостному разрушению. Трещины выявляются в процессе диагностики, они видимы невооруженным глазом или с использованием магнитного дефектоскопа.
Оперативная диагностика двигателя является эффективным средством предотвращения капитального ремонта, позволяя обнаружить и устранить проблемы на начальных стадиях.
Подходы к ремонту
Метод восстановления коленчатого вала в двигателях МАЗ или ЯМЗ определяется в ходе диагностики. При обнаружении легкой деформации или износа шеек ремонт обычно включает в себя перешлифовку до нового ремонтного размера с соответствующими вкладышами. В случаях обнаружения серьезных задиров допускается шлифовка с пропуском одного ремонтного размера.
Если коленчатый вал треснул или лопнул, вне зависимости от модели двигателя (ЯМЗ-236 или 238), он не подлежит ремонту и требует замены. Любые попытки самостоятельного вмешательства или ремонта профессиональными автомеханиками не принесут результата, поскольку эффективных методов ремонта для таких повреждений не существует.
ООО ”Ярославский Дизельный двигатель”
Шатунно-поршневая группа двигателей семейства ЯМЗ-530 CNG
Шатунно-поршневая группа двигателей семейства ЯМЗ-530 CNG
Многоцелевые дизельные двигатели семейства ЯМЗ-530 выпускаются Ярославским моторным заводом. Они предназначены для установки на грузовые автомобили, автобусы, армейскую и дорожную технику, морские и речные суда, компрессорные станции и т. д. Шатунно-поршневая группа двигателя состоит из нескольких комплектующих.
ПОРШЕНЬ
Двигатель оборудован монолитным поршнем, по которому проходят три канавки, предназначенные для поршневых колец. Верхнее компрессионное кольцо устанавливается в канавку со вставкой из сплава нирезист — чугуна, устойчивого к нагреву свыше 700 °С. Чтобы повысить контактную прочность, бобышки под поршневой палец сделаны в форме ступеней. Их верхняя часть превосходит нижнюю по длине.
Центральная камера сгорания имеет соосное исполнение относительно внешней поверхности поршня. Внутри поршневой головки находится замкнутая полость, по которой циркулирует масло для охлаждения агрегата. Оно подается через форсунки на основной масляной магистрали блока цилиндров. Они расположены напротив каждого поршня. Масло подается и отводится по двум полностью идентичным каналам, проходящим вертикально. В юбке поршня предусмотрена выточка для форсунки подводящего канала.
ПОРШНЕВЫЕ КОЛЬЦА
В зависимости от назначения, бывают компрессионные, маслосъемные и стопорные. Для производства поршневых колец используется специальный чугунный сплав. Поршневые кольца имеют разрез, позволяющий установить в соответствующие канавки. Для функционирования поршня необходим полный набор колец:
Первое (верхнее) | Второе (нижнее) | Третье |
---|---|---|
Компрессионное кольцо, представляющее в сечении равнобедренную трапецию. По внутренней поверхности к верхнему торцу проходит фаска. Кольцо имеет бочкообразную поверхность. Хромоалмазное покрытие защищает его от преждевременного износа. | Компрессионное кольцо с рабочей поверхностью «минутного» типа. В сечении имеет форму прямоугольника. Фаска на внутренней поверхности направлена к нижнему торцу. | Коробчатое маслосъемное кольцо, оснащенное витым расширителем. На рабочие кромки в качестве защитного покрытия нанесен хром. |
Стопорные кольца используются для удержания поршневого пальца. Они устанавливаются на канавки, расположенные в поршневых бобышках.
При установке компрессионных колец необходимо контролировать правильность их положения. Для этого на верхнем торце ставится соответствующая маркировка «верх» или TOP.
Внимание! Маркировка должна быть обращена к днищу поршня.
ПОРШНЕВОЙ ПАЛЕЦ
Это пустотелый плавающий элемент, который устанавливается в специальное отверстие поршня. Поршневой палец изготавливается из стали и имеет цементированную поверхность, придающую ему особую твердость. Осевое перемещение ограничено стопорными кольцами.
ШАТУН
Выполнен из стали, в сечении представляет собой двутавр. Разъем нижней головки скошен. Чтобы повысить несущую способность шатуна, верхняя головка шатуна сделана ступенчатой, расширяющейся к стержню.
Внимание! Разъем в нижней головке имеет ломаную форму, соответственно, перестановка крышек шатунов недопустима. На разъеме не должно быть забоин и загрязнений.
Надежная фиксация крышки к шатуну обеспечивается за счет особой формы разъема, которая индивидуальна для каждого шатуна. На крышке и шатуне проставлены метки спаренности. В месте стыка выбиты одинаковые числа.
Внимание! Все шатуны по массе классифицируются на три типа: A, B, C. На двигатель можно ставить шатуны только одного вида.
Маркировку группы шатуна выбивают на его крышке. В нижней головке размещаются сменные вкладыши для шатуна, в верхнюю — запрессовывается втулка из сплава бронзы и стали. После запрессовки она проходит обработку.

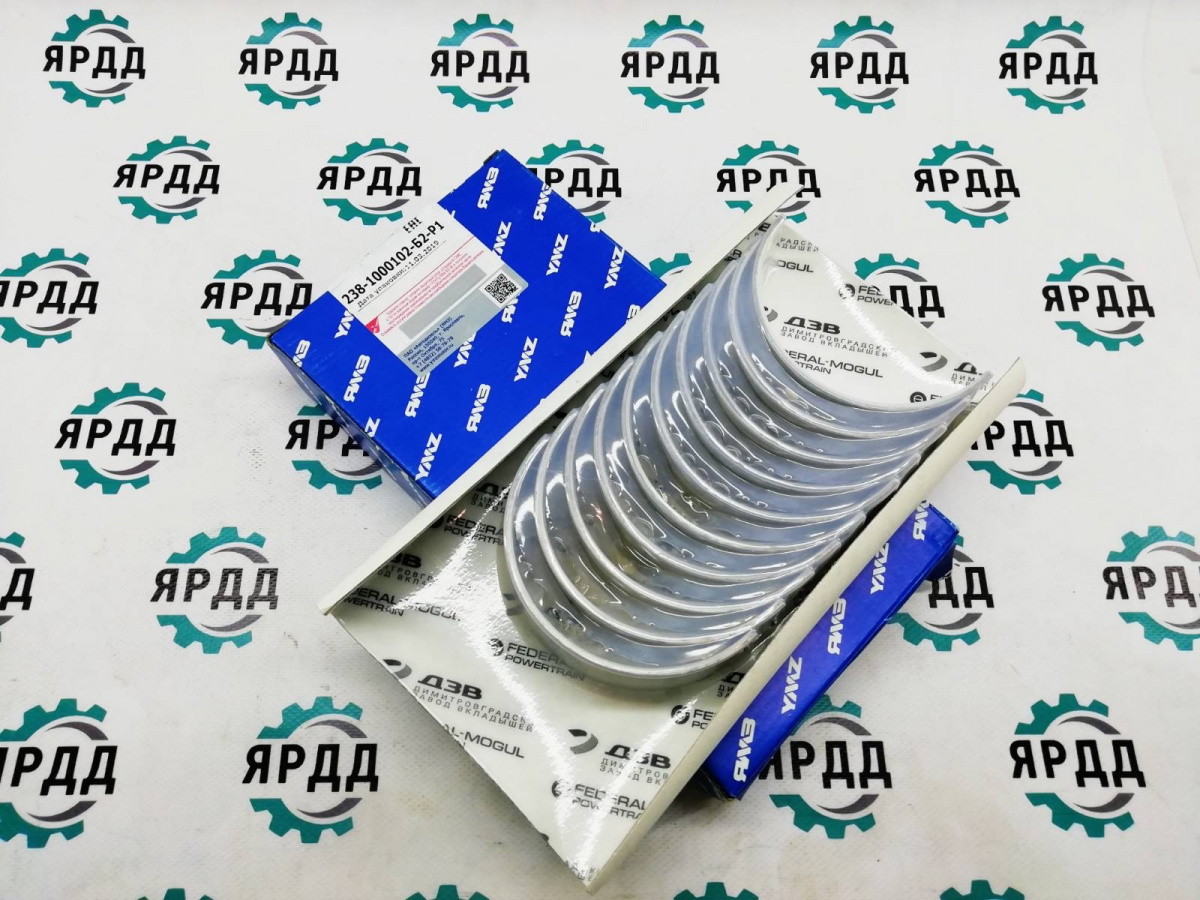

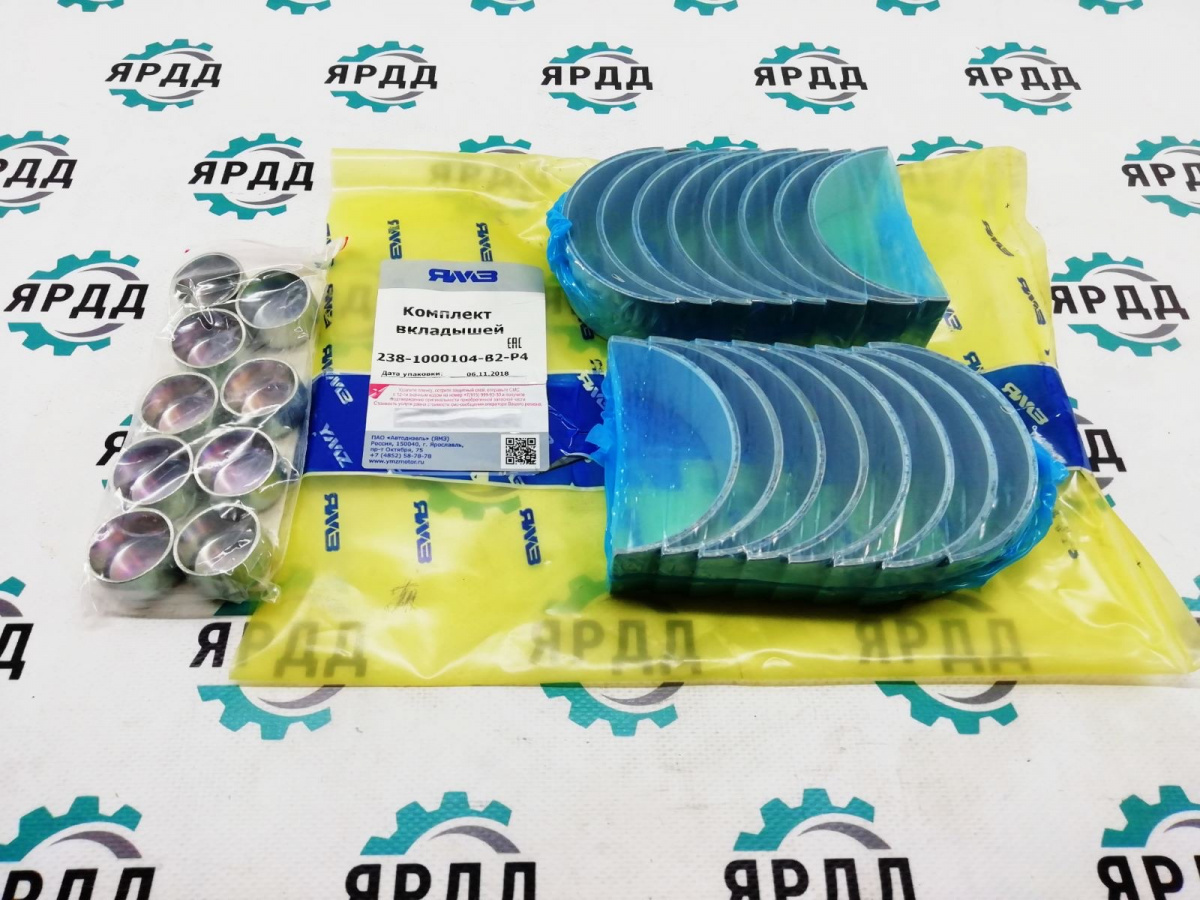

ВКЛАДЫШИ
Сменные вкладыши для нижней шатунной головки, коренных подшипников и коленвала имеют тонкие стенки и основание из стали. Верхний и нижний вкладыши для коренного подшипника и коленвала нельзя взаимно заменить, поскольку в верхнем есть отверстие и канавка, обеспечивающие подвода масла, а у нижнего бронзовый рабочий слой. Покрытие из бронзы наносится на основание по специальной технологии и обеспечивает нижнему вкладышу повышенную несущую способность.
Аналогичным свойством обладает нижний вкладыш шатунной головки, поэтому здесь также не допустима перестановка с верхним.
ФОРСУНКА МАСЛЯНОГО ОХЛАЖДЕНИЯ
Элемент включает в себя:
- трубку, по которой подается масло,
- кронштейн с крепежным овальным отверстием.
Кронштейн прочно припаян к трубке. Форсунка располагается в расточке горизонтального масляного канала в блоке цилиндров. Направление установки определяется с помощью отверстия в кронштейне.
СПЕЦИФИКА СБОРКИ ШАТУННО-ПОРШНЕВОЙ ГРУППЫ
Прежде чем приступать к установке данного узла на двигатель, следует проверить полноту комплектации и правильность сборки. Важно убедиться, что все шатуны одной группы по массе, а поршневые кольца, замки и выемка под форсунку масляного охлаждения располагаются на своих местах.
- Номер группы шатуна проставлен на крышке.
- Смежные поршневые кольца должны быть развернуты замками в противоположных направлениях.
- Выемка под форсунку должна находиться на нижней головке шатуна в районе длинной бобышки.
При установке шатунно-поршневой группы на двигатель следует развернуть шатуны короткими бобышками в направлении распределительного вала. Предварительно необходимо убедиться, что крышка подходит шатуну по метке спаренности. Выемка под форсунку масляного охлаждения должна находиться строго напротив трубки подачи масла. Направление установки поршня указывается стрелкой, которая смотрит в сторону вентилятора.
Внимание! Поскольку нижняя головка шатуна имеет разъем ломаной формы, перед сборкой необходимо проверить ее на наличие механических повреждений и полностью удалить следы топлива, масла и иных загрязнений.
Процесс затяжки болтов проходит в три приема. Начинать следует с болта на длинной бобышке.
- Оба болта вручную закручивают до упора.
- Болты нужно завернуть моментом затяжки 70 ± 5 Нм (7 ± 0,5 кгс м);
- Необходимо докрутить болты на 115º±2º.
Зазор между торцами нижних головок шатунов и щеками коленвала суммарно должен составлять от 0,1 до 0,32 мм.
После окончания процесса установки коленвал нужно провернуть, чтобы проверить, не соприкасается ли поршень с соплом форсунки масляного охлаждения.
В нашей компании вы можете заказать шатунно-поршневую группу для двигателей семейства ЯМЗ-530 и отдельные комплектующие к ней. Мы поставляем оригинальную продукцию с гарантией производителя. Оставляйте заявку на нашем сайте или по телефону.ООО ”Ярославский Дизельный двигатель”
Система охлаждения двигателей семейства ЯМЗ-530
Система охлаждения двигателей семейства ЯМЗ-530
Система охлаждения двигателя осуществляет свою функцию через комплексные компоненты, включая водяной насос центробежного типа, модуль теплообмена между жидкостью и маслом, вентиляционное, терморегулирующие устройства и радиатор для охлаждения отработанных газов. Дополнительные элементы включают радиатор системы охлаждения и интеркулер типа «воздух-воздух».
В системе охлаждения двигателя ключевые элементы, такие как водяной насос, теплообменник и термостаты, собраны в единый сервисный блок. Этот блок размещается в передней правой части блока цилиндров. Во время работы двигателя насос активизирует циркуляцию охлаждающей жидкости. Она протекает через специализированный канал в корпусе сервисного блока и направляется к теплообменнику, где происходит охлаждение моторного масла. Затем охлаждающая жидкость распространяется к блоку и головке цилиндров.
Дизайн системы охлаждения головки цилиндров выполнен таким образом, что она разделена на две отдельные зоны для повышения эффективности охлаждения. В этом случае каждый цилиндр работает независимо от других. Охлаждающая жидкость, проходя через распределительный узел, циркулирует в верхней части головки цилиндров, обеспечивая индивидуальное охлаждение для каждого из них. Далее охлаждающая жидкость проходит через гильзы цилиндров и собирается в специальном горизонтальном канале.
Затем жидкость поступает в модуль термостатов. При достижении рабочей температуры она направляется в радиатор системы охлаждения, где охлаждается, а затем возвращается в цикл через водяной насос.
Система охлаждения также интегрирована с радиатором отработавших газов, расположенным над головкой цилиндров. Часть жидкости проходит через этот радиатор, охлаждает газы и затем возвращается в сервисный модуль.
Помимо этого, система включает механизм охлаждения для компрессора пневмотормозов. Жидкость для этой функции отводится из распределительного узла и затем возвращается обратно в блок цилиндров.
Слив охлаждающей жидкости выполняется через специальный патрубок. Важно отметить, что при использовании воды в качестве охлаждающей жидкости и последующей остановке двигателя следует слить воду для избежания ее замерзания.
Сервисный блок на двигателе спроектирован для оптимизации количества компонентов и упрощения системы охлаждения. Он интегрирует водяной насос, теплообменник, термостаты и масляный фильтр в одном компактном блоке, устанавливаемом на блоке цилиндров и герметизированном с помощью специальной стальной прокладки.
Центробежный водяной насос
В составе сервисного узла двигателя функционирует центробежный водяной насос. Он активизируется через поликлиновой ремень, связанный со шкивом на переднем конце коленчатого вала. Корпус насоса, содержащий всасывающую камеру и спиральную часть, изготовлен из алюминия. Валик насоса, интегрированный с двухрядным шариковым подшипником, укреплен в алюминиевой структуре насоса. Подшипник защищен и наполнен специальной смазкой.
На валике насоса установлены уплотнение, крыльчатка и гладкий шкив без канавок. Процесс контроля за герметичностью уплотнения выполняется через дренажное отверстие в корпусе насоса. Патрубок для подвода охлаждающей жидкости из радиатора соединен с всасывающей частью насоса.
ОЖ после прохождения через насос направляется к жидкостно-масляному теплообменнику по специальному каналу.
Жидкостно-масляный теплообменник
Его задачей является поддержание оптимальной температуры моторного масла, представляет собой пластинчатую конструкцию, встроенную в сервисный модуль.
Теплообменник состоит из семи пластин и фиксируется в корпусе блока 4 болтами, обеспечивающими надежное уплотнение масляных и охлаждающих потоков с помощью специальной прокладки.
Конструкция сервисного модуля
Теплообменник в сервисном модуле располагается открыто, но при монтаже на двигатель оказывается в замкнутом пространстве, созданном модулем и боковой стенкой блока цилиндров.
Жидкость, подаваемая насосом, циркулирует через теплообменник, после чего направляется к головке цилиндров через два специальных канала.
Перепускной клапан теплообменника, расположенный в корпусе масляного фильтра, срабатывает при разности давлений 274±40 кПа, позволяя части масла миновать теплообменник и попадать непосредственно в масляный фильтр.
Термостатические клапаны
В системе охлаждения двигателя применяются два стратегически расположенных термостата, интегрированных в сервисный блок. Эти устройства начинают регулировать проток охлаждающей жидкости при достижении температуры 82±2°C, обеспечивая полное открытие клапана при температуре 97±2°C. Такое регулирование позволяет обеспечить оптимальный теплообмен в системе.
Вентиляционная система
Система вентиляции двигателя оснащена вентилятором, сцепленным с вязкостной муфтой. Этот механизм приводится в действие через поликлиновый ремень, соединенный со шкивом на коленчатом валу. В конструкции используются два шариковых подшипника, обеспечивающие плавное и надежное вращение. Привод вентилятора установлен на передней части двигателя, гарантируя эффективное охлаждение.
Обслуживание и уход за системой охлаждения
Правильное функционирование системы охлаждения критично для долговечности и эффективности работы двигателя. Регулярное обслуживание включает в себя:
- Замену охлаждающей жидкости каждые три года для поддержания оптимального теплообмена.
- Слив старой жидкости через специальные устройства, предусмотренные в конструкции двигателя.
- Тщательную промывку системы перед введением новой охлаждающей жидкости.
- Запуск двигателя после заливки для выведения воздушных пробок и стабилизации циркуляции.
- Регулярный мониторинг уровня и состояния жидкости, включая ее цвет и характеристики.
Важно использовать только специально рекомендованные виды охлаждающих жидкостей и соблюдать меры безопасности при их доливке.
Инновационный сервисный блок
Сервисный блок – это компактная и эффективная система, объединяющая критические компоненты системы охлаждения. Он обеспечивает уменьшение числа отдельных частей и упрощает обслуживание, собирая основные элементы в одном модуле. Этот подход улучшает надежность и упрощает техническое обслуживание, делая систему охлаждения более доступной для проверки и ремонта.
ООО ”Ярославский Дизельный двигатель”
Система рециркуляции отработавших газов двигателей ЯМЗ-5340, ЯМЗ-536
Система рециркуляции отработавших газов двигателей ЯМЗ-5340, ЯМЗ-536
Для соответствия требованиям экологической безопасности, предъявляемым стандартами Евро-4, двигатели из серии ЯМЗ-530 внедряют технологию возвращения отработанных газов (ТВОГ или EGR – Exhaust Gas Recirculation). Эта инновационная система позволяет перераспределять до 20% выхлопных газов, направляя их обратно в цилиндры двигателя для повторного использования. Регулирование работы этой технологии осуществляется с использованием механизма управления, размещенного снаружи, который взаимодействует с электронным блоком управления двигателем и специализированным датчиком.
Электронный блок управления активно контролирует процесс ТВОГ через механизм управления, обеспечивая оптимальное охлаждение возвращаемых газов. Специализированный датчик, интегрированный в систему, непрерывно отслеживает положение заслонки в ТВОГ. Комбинация этих элементов обеспечивает не только соблюдение экологических норм, но и эффективный контроль за рабочими параметрами системы, включая температуру выхлопных газов и положение заслонки. Таким образом, данная технология является ключевым компонентом в достижении экологической эффективности и соответствия стандартам Евро-4 в двигателях ЯМЗ-530.
Проблематика датчика положения заслонки EGR
В ситуации, когда датчик положения заслонки EGR выходит из строя, блок управления двигателем (ЭБУ) реагирует активацией сигнала ошибки. Интересно, что несмотря на выявление неисправности в системе рециркуляции, это обычно не приносит критических нарушений в работе двигателя. Вместо этого, возможны лишь умеренные потери эффективности, особенно при приближении к пиковой мощности. Это подчеркивает относительную надежность и устойчивость двигателя в случае возникновения сбоев в работе датчика заслонки EGR.
Электропневматический клапан заслонки EGR
Электропневматический клапан EGR, или пропорциональный клапан, используется для регулирования положения заслонки в системе рециркуляции. Он отвечает за управление уровнем давления воздуха в пневмоцилиндре, который управляет заслонкой.
Неполадки клапана заслонки EGR
Сбой в работе клапана может привести к дисфункции системы рециркуляции отработанных газов, проявляющейся в несоответствии между положением заслонки и командами управления клапана. Проблемы могут включать задержки в реакции заслонки на команды открытия или закрытия или её заклинивание.
В случае возникновения таких проблем необходимо осуществить диагностику электрической цепи клапана и проверить герметичность пневмосистемы транспортного средства.
ООО ”Ярославский Дизельный двигатель”
Механизм газораспределения двигателей семейства ЯМЗ-530 CNG
Механизм газораспределения двигателей семейства ЯМЗ-530 CNG
Механизм газораспределения внутреннего сгорания двигателя играет ключевую роль в обеспечении правильного впуска свежего воздуха в цилиндры и выталкивании отработанных газов в соответствии с рабочим циклом. Этот важный процесс обеспечивается верхнеклапанным механизмом, который включает распределительный вал, размещенный в нижней части, и привод клапанов через сложную систему толкателей, штанг, коромысел и траверсов.
В каждом цилиндре установлено по четыре клапана, включая два впускных и два выпускных, обеспечивая точное и эффективное управление потоком воздуха и газов.
Основные компоненты механизма газораспределения включают в себя распределительный вал с шестерней привода, задний подшипник и упорный фланец, толкатели, штанги, коромысла с регулировочными винтами, траверсы, ось коромысел, стойки оси, клапаны, пружины клапанов с деталями крепления и направляющими втулками клапанов.
Распределительный вал изготавливается из высококачественной конструкционной стали, а для повышения стойкости к износу кулачки и опорные шейки подвергаются закалке на высокую твердость.
Этот вал расположен в верхней части блока цилиндров и вращается под воздействием заднего конца коленчатого вала, передаваемого через пару прямозубых шестерен. Правильное выставление шестерен осуществляется с учетом меток на торцах зубчатых венцов. Втулки из стального алюминия служат подшипниками для распределительного вала, обеспечивая плавное вращение. Задняя втулка, отличающаяся большей шириной, устанавливается в чугунный корпус заднего подшипника с фланцем, а стальный упорный фланец контролирует осевое положение вала. Этот фланец устанавливается между ступицей шестерни и задней опорной шейкой вала, обеспечивая точное позиционирование и стабильность системы.
Толкатели в качестве механизмов поступательного движения представляют собой сложные устройства, состоящие из нескольких ключевых компонентов. Они включают в себя корпус, ролик, ось и фиксатор, который тщательно впрессован в цилиндрическую часть корпуса. Особенностью толкателей является то, что ось изготовлена из прочной бронзы, в то время как ролик выполнен из высокоуглеродистой подшипниковой стали, прошедшей закалку для достижения высокой твердости.
Для предотвращения нежелательного проворота толкателей в специально созданных расточках блока цилиндров предусмотрены особые пазы, которые гарантируют надежную фиксацию и обеспечивают стабильную работу механизма. Это придает толкателям надежность и эффективность в различных условиях эксплуатации.
Штанги, выполненные из прочной стали, обладают трубчатой формой и сферическими наконечниками. Верхний наконечник снабжен внутренней сферой, в то время как нижний имеет наружную сферу. Сферические поверхности штанг подвергаются закалке, что повышает их стойкость к износу и увеличивает срок службы.
Особое внимание уделяется коромыслам клапанов, которые создаются методом штамповки из прочного стального материала. Они оснащены впрессованными в ступицу свертными тонкостенными сталебронзовыми втулками, что добавляет прочности и долговечности механизму.
Важной характеристикой является различие в длине плеч у впускных и выпускных клапанов, что оптимизирует работу двигателя. Для регулировки тепловых зазоров в клапанах в коромыслах используются регулировочные винты со сферической поверхностью на нижнем конце, а также контргайки, обеспечивая точную настройку и эффективное функционирование механизма. Надежность работы обеспечивается также впрессованными в коромысла шаровыми пальцами с чашками со стороны траверсы, что поддерживает стабильность и бесперебойную работу системы.
Механизм установки коромысел представляет собой сложную и тщательно спроектированную систему. Каждое коромысло, входя в комплект с осями и стойками, фиксируется с помощью болтов, которые прокладываются через специальные отверстия в осях и стойках. Этот процесс обеспечивает прочное соединение между элементами механизма.
Для повышения надежности крепления коромысел применяется распорная пружина, размещенная на осях между соседними коромыслами. Эта пружина не только укрепляет конструкцию, но и обеспечивает ее гибкость и эффективность в работе.
Отдельное внимание уделяется впускным и выпускным клапанам. Впускные клапаны изготовлены из специальной легированной жаропрочной стали, проходят тщательную термическую обработку, и их тарелка имеет диаметр 36 мм. В свою очередь, выпускные клапаны представляют собой сварные конструкции с термически обработанным стержнем из легированной стали и тарелкой диаметром 34 мм, выполненной из жаропрочной стали.
Движение клапанов регулируется унифицированными направляющими втулками, которые впрессованы в головку цилиндров. Для обеспечения надежной работы системы, втулки впускных клапанов оснащены уплотнительными манжетами.
Траверсы, изготовленные из закаленной стали, представляют собой унифицированные элементы для впускных и выпускных клапанов. Они оснащены цилиндрическим гнездом и пазом для фиксации на клапанах, при этом строго запрещается обратная установка, чтобы избежать контакта траверсов с коромыслами.
Пружины клапанов, выполненные из легированной проволоки, имеют диаметр 3,9 мм и унифицированы для впускных и выпускных клапанов. Каждый клапан оборудован пружиной, обеспечивающей стабильную работу и поддерживающейся опорными шайбами на головке цилиндров. Верхний конец пружины упирается в тарелку пружины, закрепленную на стержне клапана с использованием двух сухарей. Эта система гарантирует эффективное функционирование механизма и его долгий срок службы.
ООО ”Ярославский Дизельный двигатель”
Система питания топливом двигателей семейства ЯМЗ-530
Система питания топливом двигателей семейства ЯМЗ-530
Топливная система базируется на передовой концепции распределенного газового впрыска, которая работает в унисон с циклами двигателя. Управление смесеобразованием в камере сгорания реализуется через продвинутое программное обеспечение под управлением электронного блока (ЭБУ) от компании Westport.
Конструкция системы газоподачи
Система, работающая на газе, представляет собой механизм аккумулирующего типа с распределенным впрыском. Форсунки подают газ напрямую во впускные каналы головки блока цилиндров. Оснащена искровым зажиганием и управляется электронно.
Элементы системы охватывают газовые баллоны высокого давления, трубопроводы, запорный механизм, фильтры высокого и низкого давления газа, регулятор давления газа, рампу и форсунки.
Ключевые компоненты системы
- Газовые баллоны. Спроектированы для хранения сжатого газа под рабочим давлением 19,6 МПа.
- Газовые фильтры. Высокого давления для очистки газа до регулятора давления и низкого давления для очистки перед поступлением в рампу.
- Рампа и форсунки. Рампа распределяет газ к форсункам, которые обеспечивают его впрыск во впускные каналы.
Механизм действия
Сжатый газ из баллонов высокого давления транспортируется через трубопроводы и фильтр в регулятор давления. После снижения давления газ поступает в рампу и форсунки. ЭБУ двигателя управляет впрыском газа, регулируя его в соответствии с режимами работы двигателя.
Контроль давления и управление
ЭБУ настраивает давление газа в рампе в зависимости от условий работы двигателя, гарантируя оптимальное сгорание. Сенсоры системы передают данные о состоянии системы на ЭБУ для точного регулирования процесса подачи топлива.
ЭБУ размещается производителем транспортного средства для гармоничной интеграции с общей системой управления автомобилем.
Фильтр газа повышенного давления
Данный фильтр предназначен для очистки сжатого газа и является ключевым элементом в системе подачи топлива. Он эффективно устраняет твердые частицы, влагу и масляные примеси, которые могут проникнуть в систему во время заправки. Оснащенный элементом с возможностью замены фильтр не монтируется непосредственно на двигатель, но включается в комплектацию поставки.
Обслуживание включает периодическую очистку от воды и загрязнений, а также замену фильтрующего элемента и уплотнительных колец, поставляемых в комплекте запасных частей.
Фильтр газа нижнего давления
Этот компонент также представляет собой фильтр полнопоточного типа с заменяемым элементом. Его задача – защитить компоненты газоподачи от загрязнений, попадающих в систему во время заправки, в основном от компрессоров и хранилищ газа. Фильтр эффективно отфильтровывает твердые частицы, воду и масло из сжатого газа и изготовлен из анодированного, окрашенного алюминия для повышения устойчивости к коррозии.
Периодическое техническое обслуживание предполагает удаление воды и примесей, а также замену фильтрующего элемента и уплотнительного кольца.
Газовые форсунки
Газовые форсунки этого типа являются устройствами закрытого типа с интегрированным быстродействующим электромагнитным клапаном. На каждую форсунку надевается корпус распылителя с ввинчиваемым распылителем. Форсунки обеспечивают дозированную подачу газа во впускные каналы головки блока цилиндров, регулируемую по сигналам от электронного блока управления двигателя.
Газовая рампа
Газовая рампа, выполненная в виде коробчатой конструкции, включает в себя встроенные датчики для измерения температуры и давления газа. В рампу устанавливаются газовые форсунки, каждая из которых оснащена уплотнительным кольцом, что способствует равномерному распределению газа в системе.
Руководство по уходу за газовой системой питания
Система газового питания требует обращения на сертифицированные сервисные станции для любых ремонтных работ. Самостоятельное техническое обслуживание и ремонт не допускаются.
Порядок действий при обслуживании газового фильтра
Любое вмешательство в фильтр газа низкого давления, работающего под давлением, строго запрещено из-за риска для здоровья и жизни.
Процедура слива жидкости из газового фильтра
- Остановить двигатель.
- Закрыть газовый запорный кран.
- Разместить подходящую емкость под сливным краном фильтра и открыть его, чтобы освободить давление газа. Будьте готовы к выходу газа с остатками жидкости, имеющей сильный запах.
- Закрыть сливной кран.
- Провести проверку на герметичность фильтра.
Избегайте чрезмерного усилия при работе с краном. При обнаружении неисправностей замените весь фильтр.
Процесс замены фильтрующего элемента
- Остановить двигатель и закрыть запорный кран.
- Слить газ и жидкость из фильтра.
- Открутить и снять колпак с помощью специального инструмента.
- Демонтировать старый фильтрующий элемент и уплотнительное кольцо.
- Установить новый фильтрующий элемент и уплотнительное кольцо.
- Закрыть крышку фильтра.
- Открыть запорный кран и запустить двигатель для проверки системы на герметичность.
Используйте только оригинальные запасные части, рекомендованные производителем для замены.
Уход за газовым фильтром высокого давления
Система газового питания в автомобилях требует определенного ухода, чтобы оставаться эффективной и надежной. Важными аспектами этого ухода являются процедуры слива жидкости из фильтра высокого давления и замены фильтрующего элемента.
Слив жидкости из фильтра
- Остановите двигатель.
- Закройте газовый запорный кран.
- Дайте двигателю поработать до полного исчерпания газа.
- Отвинтите сливную пробку и слейте остатки жидкости в подготовленную емкость.
Замена фильтрующего элемента
- Отсоедините газовые трубопроводы, используя ключ для удерживания фитингов. Не забывайте соблюдать норму затяжки фитингов – 45–50 Н·м.
- Снимите фильтр, отвинтив крепежные винты.
- Используя гаечный ключ, открутите корпус фильтра.
- Извлеките старый фильтрующий элемент, а также уплотнительные кольца и антиэкструзионное кольцо, при этом используйте специальный инструмент для бережной обработки.
- Установите новые уплотнительные кольца и фильтрующий элемент, обеспечивая чистоту и осторожность во время монтажа.
- Проверьте уплотнительное кольцо сливной пробки и при необходимости очистите его сжатым воздухом.
- Соберите фильтр, затянув корпус на крышку с моментом 45–50 Н·м. Заверните сливную пробку с моментом 20 ± 2 Н·м.
- Установите фильтр на шасси транспортного средства, затянув крепежные винты.
- Подсоедините газовые трубопроводы к фитингам фильтра.
- Откройте газовый запорный кран и включите зажигание. Проведите проверку герметичности всех соединений при рабочем давлении, используя прибор для обнаружения утечек газа или метод омыливания.
Помните о важности использования только оригинальных фильтрующих элементов и уплотнительных колец, которые рекомендованы производителем для обеспечения надежной работы системы газового питания.
ООО ”Ярославский Дизельный двигатель”
Регулировка зазоров в клапанном механизме двигателей семейства ЯМЗ-530
Регулировка зазоров в клапанном механизме двигателей семейства ЯМЗ-530
Тепловые интервалы, неотъемлемые для обеспечения герметичного взаимодействия клапанов с седлом в процессе расширения деталей привода во время работы двигателя, играют ключевую роль в поддержании оптимальных условий функционирования. При увеличении тепловых зазоров наблюдается снижение высоты подъема клапанов, что влечет за собой негативные последствия для процессов наполнения и очистки цилиндров. Этот эффект, в свою очередь, сопровождается увеличением ударных нагрузок на клапаны, что может проявиться в форме стука, а также в нарастании износа элементов газораспределительного механизма.
С другой стороны, недостаточные тепловые зазоры могут вызвать нарушение плотного прилегания клапанов к седлам, оказывая негативное воздействие на газодинамические процессы в цилиндрах. Это, в свою очередь, может привести к снижению мощности и технико-экономическим характеристикам двигателя. Важно отметить, что уменьшение зазора в приводе выпускных клапанов может спровоцировать перегрев и прогар клапанов.
Настройку тепловых зазоров в системе управления клапанами рекомендуется проводить на холодном двигателе или не ранее, чем через один час после его выключения. При этом важно соблюдать порядок работы цилиндров 1-3-4-2, где нумерация цилиндров начинается от вентилятора.
Заданные интервалы зазоров между чашкой коромысла и торцом траверсы клапанов имеют ключевое значение и должны соответствовать следующим значениям: для впускных клапанов – от 0,30 до 0,40 мм, для выпускных клапанов – от 0,40 до 0,50 мм. Поддержание данных параметров обеспечивает эффективную работу газораспределительного механизма и, следовательно, оптимальные характеристики двигателя.
Для тщательной проверки и коррекции зазоров в двигателе рекомендуется следовать строго установленной последовательности действий:
- Подготовьте комплект инструментов водителя и соответствующие приспособления.
- Отсоедините рукав отвода картерных газов от крышки головки цилиндров.
- Ослабьте болты, крепящие крышку головки цилиндров.
- Снимите крышку головки цилиндров.
- Извлеките пробку №1, расположенную на торце картера маховика с левой стороны двигателя под компрессором пневмотормозов.
- Установите шестерню для проворота коленчатого вала в отверстие до упора, зацепив ее за зубья венца маховика.
- Установите поршень первого цилиндра в положение верхней мертвой точки (ВМТ) на такте сжатия, вращая коленчатый вал шестерней проворота по часовой стрелке (если смотреть со стороны вентилятора).
Способ № 1: Воспользуйтесь смотровым отверстием, вывернув пробку, расположенную ниже отверстия под шестерней для проворота коленчатого вала. Поворачивайте коленчатый вал до тех пор, пока цифра «1» не появится в смотровом отверстии на внешнем диаметре маховика. При этом поршни цилиндров будут находиться в положении ВМТ. Если штанги первого цилиндра защемлены и не проворачиваются, выполните поворот коленчатого вала на один оборот (360°).
Способ № 2: Вращайте коленчатый вал до тех пор, пока впускные клапаны первого цилиндра полностью поднимутся (закроются). Продолжайте вращение коленчатого вала еще на 135 (90+45)°. Это положение соответствует такту сжатия в первом цилиндре, при котором оба впускных и выпускных клапана будут закрыты, а штанги свободно проворачиваются "от руки".
- После установки поршня первого цилиндра в ВМТ рекомендуется сделать метку на гасителе или шкиве коленчатого вала для обозначения начального положения.
- Проверьте и, при необходимости, отрегулируйте зазор в приводе клапанов первого цилиндра.
Этот внимательный и последовательный подход обеспечит эффективность и точность проверки, а также позволит вам корректно скорректировать зазоры в приводе клапанов первого цилиндра вашего двигателя.
Для коррекции зазора следует выполнить следующие шаги:
- Ослабьте контргайку регулировочного винта коромысла впускных или выпускных клапанов.
- Вставьте щуп соответствующей толщины в зазор "траверса – чашка коромысла".
- Поворачивайте винт до того момента, когда чашка соприкасается со щупом; удерживая винт от проворота, затяните контргайку.
- Проверьте зазор с использованием предельных щупов.
При правильных зазорах щуп толщиной, соответствующей нижнему пределу, должен проходить свободно, а щуп толщиной по верхнему пределу – с усилием.
При последующем вращении коленчатого вала из-за возможного биения поверхностей сопрягаемых деталей механизма привода клапанов зазор может измениться до 0,05 мм от установленных предельных значений.
Затем регулируйте зазоры в соответствии с порядком работы цилиндров, т.е. в 3, 4 и 2 цилиндрах, каждый раз вращая коленчатый вал по часовой стрелке (если смотреть со стороны вентилятора) на пол-оборота (180°) от начального положения.
Снимите шестерню проворота коленчатого вала и установите пробки в отверстия на картере маховика.
Запустите двигатель и прослушайте его работу. При правильной регулировке зазоров стуков в клапанном механизме быть не должно. В случае появления стука клапанов остановите двигатель и повторите регулировку зазоров.
Установите крышку головки цилиндров и закрепите ее болтами. Подсоедините рукав отвода картерных газов. Запустите двигатель и удостоверьтесь в герметичности соединений крышки головки цилиндров и рукава отвода картерных газов.
ООО ”Ярославский Дизельный двигатель”
Система смазки двигателей семейства ЯМЗ-530
Система смазки двигателей семейства ЯМЗ-530
Маслоснабжение в двигателе ЯМЗ-530 начинается с картера, откуда насос посредством фильтрующей трубки-заборника забирает масло. Прежде чем это масло попадет в рабочую смазочную систему, оно проходит через два ключевых компонента: жидкостно-масляный теплообменник (ЖМТ) и масляный фильтр (МФ).
ЖМТ играет важную роль в регулировании температуры масла. В процессе его прохождения через теплообменник масло охлаждается, поддерживая оптимальную температуру для эффективной смазки и предотвращения перегрева. Масляный фильтр, в свою очередь, выполняет функцию очистки, улавливая механические частицы и примеси, которые могли бы повлиять на работу двигателя.
Когда давление масла достигает уровня 0,9…1,0 МПа (9…10 кг/см2), в канале высокого давления активируется редукционный клапан. Этот момент сигнализирует о том, что система получила достаточное количество масла, и избыточное направляется обратно в картер для поддержания оптимального уровня давления.
Сервисный модуль, размещенный на блоке цилиндров, включает в себя несколько ключевых элементов. ЖМТ, расположенный в этом модуле, продолжает регулировать температуру масла. Дифференциальный клапан смазочной системы, водяной насос и термостаты также интегрированы в модуль, обеспечивая комплексный контроль за параметрами двигателя.
Масляный фильтр на сервисном модуле дополнительно оснащен перепускным клапаном ЖМТ. Этот клапан реагирует на разницу давлений до и после теплообменника, активируясь при значениях 274 ± 40 кПа (2,8 ± 0,40 кгс/см2). Это позволяет некоторому объему масла попадать в фильтр без предварительного охлаждения, особенно в случаях, когда теплообменник забивается.
Очищенное масло затем направляется в главный масляный канал блока цилиндров, расположенный с правой стороны. Оттуда оно распределяется по различным каналам для смазки подшипников коленчатого вала, форсунок и охлаждения поршней и шатунов. Этот слаженный процесс обеспечивает эффективное смазывание и охлаждение всех ключевых компонентов двигателя, обеспечивая его надежную и продолжительную работу.
Для обеспечения стабильного давления в основном масляном канале в различных режимах работы двигателя внедрен дифференциальный клапан смазочной системы в сервисном модуле. Этот клапан, настройка которого предусматривает давление открытия в пределах 400…500 кПа (4,5…5,0 кгс/см²), регулирует отвод излишнего масла в картер, тем самым поддерживая оптимальные условия работы двигателя. Важным компонентом является также редукционный клапан, размещенный в нижней части блока цилиндров, который обеспечивает безопасность работы масляного насоса при запуске холодного двигателя.
Подчеркивается присутствие вторичной масляной магистрали, задачей которой является направление масла к втулкам распределительного вала. Для обеспечения смазки различных компонентов двигателя, включая шестерни приводных агрегатов, кулачки распределительного вала, толкатели и внутренние стенки цилиндров, используется масляное разбрызгивание. Также выделяется подача масла к подшипникам турбокомпрессора и компрессора пневмотормозов через внешние трубопроводы. Существенная часть масла возвращается в картер благодаря наличию специальных полых вертикальных каналов, что обеспечивает высокоэффективную систему циркуляции и рециркуляции масла.
Масляный фильтр
Масляные фильтры двигателей, оснащенные заменяемым элементом производства, представляют собой надежные компоненты с высокой эффективностью фильтрации. Компактная конструкция включает в себя корпус, соединительный штуцер и заменяемый масляный фильтр.
Заменяемый фильтр выполнен в виде герметичного металлического кожуха, внутри которого расположен бумажный фильтр. Этот элемент легко устанавливается на корпус с помощью резьбового штуцера и обеспечивает полную герметичность благодаря применению уплотнительного кольца. Крепление корпуса масляного фильтра осуществляется болтами к сервисному модулю, а герметизация дополнительно обеспечивается прокладкой, установленной на корпусе фильтра.
Однако наряду с заменяемым элементом, важным компонентом этой конструкции является встроенный перепускной клапан ЖМТ. Он реагирует на разницу давлений до и после теплообменника. Срабатывая при достижении определенного давления (274 ± 40 кПа или 2,8 ± 0,40 кгс/с2), клапан позволяет частичному потоку масла напрямую поступать в масляный фильтр без предварительного охлаждения. Это особенно важно в случае забивания теплообменника, что обеспечивает непрерывную и эффективную фильтрацию масла даже в условиях повышенной нагрузки на двигатель.
В сменные масляные фильтры интегрированы два важных компонента – обратный и перепускной клапаны, которые играют ключевую роль в обеспечении надежной работы двигателя. Рассмотрим их функциональность более подробно:
- Обратный клапан выполняет важную задачу в предотвращении обратного потока грязного масла из фильтра при остановке двигателя или в момент его технического обслуживания, особенно когда фильтр установлен крышкой вверх. Этот механизм предохраняет систему смазки от потери масла, поддерживая его заданное давление и предотвращая негативные последствия для двигателя.
- Перепускной клапан, в свою очередь, играет решающую роль при запуске двигателя в условиях холодной погоды. Он обеспечивает прохождение масла, минуя фильтр, чтобы обеспечить эффективную смазку в первые моменты работы двигателя. Кроме того, перепускной клапан защищает фильтрующий элемент от повреждений, предотвращая превышение давления в системе. Это особенно важно в условиях, когда масло обладает высокой вязкостью, обеспечивая надежное функционирование двигателя в различных эксплуатационных условиях. Таким образом, совместное действие обратного и перепускного клапанов обеспечивает оптимальную работу масляной системы и продлевает срок службы двигателя.
Регулирующий клапан в системе масляной смазки
Проектирование масляного насоса в смазочной системе учитывает износ трущихся деталей двигателя на протяжении его жизненного цикла до момента капитального ремонта, включая функционирование на низких скоростях вращения. В ходе эксплуатации двигателя объем масла, предусмотренный конструкцией, часто оказывается избыточным.
Регулирующий клапан в системе масляной смазки применяется для поддержания оптимального давления масла и удаления его излишков, направляя их обратно в картер.
Установка клапана осуществлена внутри корпуса сервисного модуля, он размещен на масляном тракте после ЖМТ и до масляного фильтра. Дизайн клапана демонстрируется на схеме.
Клапан состоит из пружинящего плунжера с аннулярной выемкой. Внутри камеры пружины находится канал, ведущий в картерное пространство блока цилиндров. К аннулярной выемке плунжера подсоединяется канал из области грязного масла масляного фильтра. Управляющее чистое масло с давлением, соответствующим давлению в главной масляной магистрали блока цилиндров, подается в конец клапана по каналу из области чистого масла после фильтра.
Настройка клапана выполнена так, что его начальное открывание происходит при давлении 450…500 кПа (4,5–5,0 кгс/см2). Регулировка достигается за счет предварительного сжатия пружины. Когда давление после фильтра достигает заданного уровня, плунжер под действием управляющего чистого масла начинает перемещение, сжимая пружину, и связывает канал с непрофильтрованным маслом с каналом для сброса масла в картер.
Так, не востребованное в данный момент двигателем масло возвращается в картер, минуя масляный фильтр, что способствует уменьшению нагрузки на фильтрующий элемент и продлению его срока службы до следующей замены.
Рекомендации по смене моторного масла
Регулярная замена масла в двигателе – важный аспект технического обслуживания, направленный на поддержание оптимальной производительности и долговечности двигателя автомобиля. Согласно рекомендациям и установленным интервалам, первичную замену масла рекомендуется проводить после первых 500 часов работы двигателя или пробега в размере 15 000 км в городских и пригородных условиях. Для автомобилей, выполняющих дальние и международные поездки, рекомендуется проводить первичную замену масла после 25 000 км пробега.
Дополнительные замены масла следует осуществлять с периодичностью в каждые 1000 часов работы двигателя или после пробега в размере 30 000 км для городских и пригородных маршрутов. В случае автомобилей, выполняющих дальние и международные маршруты, рекомендуется проводить последующую замену масла после 50 000 км пробега. Все эти меры предпринимаются в соответствии с инструкциями по техническому обслуживанию, чтобы обеспечить оптимальное состояние и длительный срок службы двигателя вашего автомобиля.
ООО ”Ярославский Дизельный двигатель”
Места установки датчиков двигателей ЯМЗ-5340, ЯМЗ-536
Места установки датчиков двигателей ЯМЗ-5340, ЯМЗ-536
Датчики, установленные на транспортных средствах, играют ключевую роль в обеспечении точного и надежного мониторинга различных параметров и функций двигателя. Их функциональность охватывает измерение таких важных характеристик, как давление, температура, частота вращения коленчатого вала, а также контроль управляющих величин, вроде положения педали акселератора и заслонки рециркуляции отработанных газов. Важной задачей этих датчиков является конвертация физических (например, давление и температура) или химических (концентрация вредных веществ в отработанных газах) параметров в электрические сигналы.
Более того, датчики эффективно взаимодействуют с исполнительными механизмами, что способствует активному обмену ценной информацией между различными системами транспортного средства, такими как двигатель, трансмиссия и ходовая часть, а также электронными блоками. Их интеграция в единый комплекс обработки данных и управления создает устойчивый механизм контроля, обеспечивая оптимальную производительность и функционирование всего автомобиля.
На семействе двигателей ЯМЗ-530 точно определены и проиллюстрированы места установки датчиков. Несмотря на небольшие возможные отличия в расположении датчиков на конкретных двигателях, это разнообразие обусловлено спецификой каждого мотора и его функциональными особенностями.
Большинство датчиков и исполнительных механизмов, необходимых для эффективного управления работой двигателя, подключено к жгуту датчиков или форсунок. Хотя схема подключения остается единообразной для двигателей ЯМЗ-530, некоторые датчики, такие как те, которые связаны с электрической схемой транспортного средства (например, датчики педали акселератора), могут быть подключены к промежуточному жгуту. Учитывая, что пользователи могут использовать собственные промежуточные жгуты, схема подключения этих датчиков может немного отличаться в зависимости от модели двигателя и конфигурации транспортного средства.
На схемах наглядно представлют контакты (пины) датчиков, обозначенные специфическими значениями, такими как "1.81, 2.10, 3.09". Эти числа содержат в себе информацию о жгуте, к которому привязан каждый датчик, где цифры 1, 2 и 3 в начале обозначения указывают на соответствующий жгут:
- 1 – промежуточный жгут для транспортного средства;
- 2 – жгут датчиков;
- 3 – жгут форсунок.
Последующие две цифры после точки указывают на конкретные контакты (пины) в разъеме соответствующего жгута. Например, "2.10" означает, что контакт датчика частоты вращения распределительного вала соединен с контактом № 10 разъема 2 ЭБУ.
Причины отказов датчиков могут быть разнообразными и включают в себя следующие неисправности:
- Разомкнута или оборвана выходная цепь датчика. Это может произойти из-за механических повреждений проводов или соединений, что приведет к потере связи с системой.
- Короткое замыкание вывода датчика на "+" или на массу аккумуляторной батареи. Нежелательное короткое замыкание может вызвать перегрузку и повреждение датчика, а также негативно сказаться на электрической системе автомобиля.
- Показания датчика выходят за пределы установленного регламентированного диапазона. Это может быть вызвано износом датчика, его несоответствием или деформацией, что приведет к некорректной передаче данных.
Неисправности подобного рода могут существенно повлиять на функциональность системы, что в свою очередь окажет влияние на эффективность работы транспортного средства. Регулярная проверка и техническое обслуживание датчиков являются крайне важными шагами для обеспечения безопасной и стабильной эксплуатации автомобиля, предотвращая возможные проблемы и обеспечивая надежную работу системы.
ООО ”Ярославский Дизельный двигатель”
Кнопка моторного тормоза ЯМЗ-53404, ЯМЗ-53604
Кнопка моторного тормоза ЯМЗ-53404, ЯМЗ-53604
Моторный тормоз представляет собой дополнительную тормозную систему, специально предназначенную для ограничения скорости на длительных спусках. Его функционирование осуществляется независимо от основной тормозной системы, что позволяет продлить срок службы тормозных накладок путем снижения износа и перегрева.
Для осуществления торможения транспортного средства можно использовать двигатель, выполняющий роль воздушного компрессора. Водитель, не прекращая сцепления, отпускает педаль акселератора, переводя двигатель в режим холостого хода. Эффективность такого метода увеличивается при использовании низших передач в трансмиссии. Однако этот способ обладает недостаточной силой торможения, особенно в случае транспортных средств большой массы.
Для повышения эффективности торможения двигателем устанавливают специальный моторный тормоз, который регулирует подачу топлива и положение заслонки в выпускном трубопроводе, создавая дополнительное сопротивление. При закрытии выпускного трубопровода заслонкой моторного тормоза возникает сопротивление движению поршня двигателя, что приводит к замедлению вращения коленчатого вала и передаче тормозного момента ведущим колесам через трансмиссию.
Управление моторным тормозом осуществляется с помощью кнопки, которая может быть либо нормально замкнутой либо разомкнутой. При нажатии на кнопку в электронном блоке управления происходит отправка сигнала о включении моторного тормоза, что приводит к активации электромагнитного клапана управления заслонкой моторного тормоза, снижению частоты вращения двигателя и закрытию заслонки в системе выпуска отработанных газов.
При возникновении проблем с отказом кнопки моторного тормоза ЭБУ не создает сигнал об ошибке на диагностическую лампу. Индикация на панели приборов, которая обычно указывает на включение моторного тормоза, также отсутствует. Кроме того, при неисправной кнопке двигатель перестает реагировать на педаль акселератора, а частота вращения коленчатого вала автоматически устанавливается на минимальное значение холостого хода.
Одной из возможных причин неисправности кнопки моторного тормоза, находящейся в нормально замкнутом состоянии, может быть обрыв контакта. При обрыве контакта (например, когда кнопка застревает в нажатом положении, контакты окисляются, или провод обрывается), моторный тормоз активируется, и двигатель функционирует на ограниченной частоте вращения коленчатого вала, соответствующей минимальному значению холостого хода.
Еще одной возможной причиной неисправности кнопки моторного тормоза, находящейся в нормально разомкнутом состоянии, может быть наличие постоянного контакта (например, когда кнопка застревает в нажатом состоянии). Даже если один провод отключен от контакта кнопки, моторный тормоз отключается, и двигатель продолжает функционировать без ограничения частоты вращения.
Чтобы устранить проблемы с контактом кнопки, в большинстве случаев достаточно 2–3 нажатий на нее.
Для диагностики неисправности кнопки моторного тормоза можно увеличить частоту вращения до 1500 оборотов в минуту и нажать на нее. Затем, не отпуская кнопку, нажмите на педаль акселератора. Если кнопка исправна, двигатель не будет реагировать на педаль акселератора.
ООО ”Ярославский Дизельный двигатель”
Датчик положения педали тормоза ЯМЗ-53404, ЯМЗ-53604
Датчик положения педали тормоза ЯМЗ-53404, ЯМЗ-53604
Датчик положения педали тормоза является важным компонентом, обеспечивающим определение состояния педали тормоза. В зависимости от конкретной ситуации он может выполнять функции самостоятельного устройства, размещаемого под педалью тормоза, а также входить в состав выключателя стоп-сигнала, который известен как «лягушка» и встроен в контур низкого давления пневматической тормозной системы. На различных транспортных средствах могут быть установлены оба этих устройства: и датчик положения педали, и выключатель стоп-сигнала.
Кроме того, нажатие педали тормоза вызывает отключение некоторых функций, таких как системы круиз-контроля и контроля мощности.
В случае неисправности датчика положения педали тормоза ЭБУ сообщает об ошибке через диагностическую лампу. Если датчик или выключатель стоп-сигнала выходят из строя, двигатель перестает реагировать на педаль акселератора, а частота вращения коленчатого вала устанавливается на минимальную холостую частоту.
Для проведения диагностики неисправностей датчика необходимо учитывать его конкретную модель, поэтому для решения проблем с диагностикой следует обратиться к производителям транспортных средств. Если датчик поддается регулировке, важно настроить его согласно инструкции по эксплуатации транспортного средства.
ООО ”Ярославский Дизельный двигатель”
Блок управления двигателем модели EDC7UC31-14.HO
Блок управления двигателем модели EDC7UC31-14.HO
Блок управления двигателем модели EDC7UC31-14.HO (Engine Control Unit или ECU) со встроенной системой охлаждения установлен на блоке цилиндров двигателя, размещенном слева. Электронный блок управления (ЭБУ) обозначается как 650.3763010 (от BOSCH – 0 281 020 111).
Основные задачи блока управления включают сбор информации от датчиков, ее анализ и управление исполнительными механизмами. Кроме того, ЭБУ двигателя может взаимодействовать с другими системами транспортного средства.
Структура и особенности
Печатная плата с электронными компонентами размещается в металлическом корпусе блока управления. Датчики, исполнительные механизмы и кабели подачи напряжения соединяются с блоком управления через герметичные многоштыревые разъемы 1–3. Все контакты в этих разъемах пронумерованы. Для охлаждения ЭБУ используется топливо, циркулирующее по внутреннему каналу корпуса.
На корпусе блока управления установлен датчик атмосферного давления, который участвует в коррекции подачи топлива при эксплуатации транспортного средства в горных условиях.
Основные технические характеристики
Масса блока управления – около 1,6 кг.
На блоке управления имеются следующие разъемы:
-
разъем 1 – разъем промежуточного жгута с 89 контактами;
-
разъем 2 – разъем жгута датчиков с 36 контактами;
-
разъем 3 – разъем жгута форсунок с 16 контактами.
К этим разъемам подключены:
-
17 аналоговых входов, 4 частотных входа и 14 цифровых входов для измерения параметров двигателя;
-
4 ШИМ-выхода для управления исполнительными механизмами;
-
8 (или 10 для двигателя ЯМЗ-536) высоковольтных выходов для управления форсунками;
-
8 дискретных выходов для управления реле и индикаторами, а также один частотный выход.
Время программирования при скорости передачи данных в размере 38,4 кбод составляет 490 секунд.
Напряжения питания, которое определяется на контактных разъемах ЭБУ, приведено следующим образом:
Номинальное напряжение:
-
VBAT+: +28,8 В (+14,4 В)
-
VBAT-: 0 В
Номинальная сила тока:
ЭБУ функционирует без нагрузки (при включенном T15):
-
менее 350 мА при VBAT+ = 12 В
-
менее 260 мА при VBAT+ = 24 В
ЭБУ в режиме ожидания (при выключенном T15):
-
менее 7,5 мА при VBAT+ = 24 В
Рабочий диапазон напряжения питания ЭБУ:
-
VBATstartmin (при холодном пуске двигателя): 6,0 В
-
VBAT (диапазон): 9,0 В – 32 В
-
VBATmax (не более 5 минут работы): 36,0 В (Tc < 40°C)
Что касается центрального процессора, он обладает следующими характеристиками:
-
Внутренняя флэш-память: 512 кБ
-
Частота: 56 МГц
-
Внешняя флэш-память: 2 МБ
-
Энергонезависимая память (EEPROM): 32 кБ
-
Температурный диапазон работы ЭБУ варьируется от -40 до +105°С, кратковременно может достигать +120°C.
Относительно интерфейсов связи – для взаимодействия ЭБУ двигателя с внешними устройствами применяются интерфейсы K-Line (для работы с диагностическим и инженерным оборудованием) и CAN (для работы с диагностическим и инженерным оборудованием, а также с другими ЭБУ транспортного средства).
Физический уровень K-Line описан в стандарте ISO 9141, а протокол передачи данных – в стандарте ISO 14230.
Физический, канальный и прикладной уровни CAN, используемого программного обеспечения ЭБУ двигателей ЯМЗ-530, подробно описаны в стандартах SAE J 1939.
Колодка диагностического разъема OBD-II с 16 контактами (2×8) для подключения диагностического оборудования имеет форму трапеции. Согласно схеме ЭБУ двигателя, она использует следующие контакты разъема:
-
4: «масса» кузова
-
5: сигнальное заземление
-
6: верхний провод CAN H (CAN High) высокоскоростной шины CAN Highspeed (ISO 15765-4, SAE-J2284)
-
7: K-Line (ISO 9141-2 и ISO 14230)
-
14: нижний провод CAN L (CAN Low) высокоскоростной шины CAN Highspeed (ISO 15765-4, SAE-J2284)
-
16: питание «+» от АКБ
Остальные контакты используются производителем транспортного средства.
ООО ”Ярославский Дизельный двигатель”
Коленчатый вал двигателей семейства ЯМЗ-530 CNG
Коленчатый вал двигателей семейства ЯМЗ-530 CNG
Коленчатый вал представляет собой металлическое изделие, которое создается методом ковки вместе с противовесами, без применения дополнительной обработки по противовесам и торцам щек.
Конструкция коленчатого вала основана на принципе полной опоры, при котором как коренные, так и шатунные шейки проходят закалку ТВЧ вместе с галтелями. Он устанавливается в блок двигателя на коренные шейки через коренные подшипники скольжения, а смазка шатунных подшипников осуществляется через сверления в шейках. Кроме того, коленчатый вал динамически отбалансирован для обеспечения наилучшей работы.
Для обеспечения точной фиксации коленчатого вала в двигателе используются две специально формированные шайбы упорного подшипника, которые имеют форму, напоминающую подкову. Эти шайбы устанавливаются в специальные выточки и пазы упорной крышки коренного подшипника.
Манжеты, установленные спереди и сзади для герметизации коленчатого вала, имеют конструкцию лепесткового типа с уплотняющей рифленой кромкой из фторопласта PTFE. Их монтаж и демонтаж требуют особого внимания, чтобы обеспечить надлежащую герметичность.
Коленчатый вал также оборудован шестерней на своем хвостовике. На выступе носка коленчатого вала устанавливаются гаситель крутильных колебаний и фланец для отбора мощности. Крепление этих деталей производится с помощью шести болтов с внутренней звездочкой, аналогичных тем, что применяются для крепления маховика. Маховик при этом устанавливается на хвостовик коленчатого вала.
При изготовлении на площадке противовеса последней щеки коленчатого вала автоматически наносится видимая маркировка, содержащая информацию о дате производства, серийном номере и характеристиках диаметров шатунных и коренных шеек.
Необходимо отметить, что при обработке шеек на ремонтные размеры не допускается прожигов по шейкам, галтелям и торцам щек. Наличие незамеченных трещин может послужить причиной быстрой поломки вала. Правильная эксплуатация поможет продлить срок службы вала не менее срока службы двигателя.
Маховик – это ключевой элемент двигателя, который изготовлен из высококачественного серого чугуна и оборудован прочным стальным зубчатым венцом, обеспечивающим эффективный и надежный пуск двигателя при помощи стартера.
Конструкция маховика тщательно адаптирована для установки сцепления типоразмера "362" в картер по стандарту SAE-3, что гарантирует идеальную совместимость и бесперебойную работу в широком спектре условий эксплуатации.
Для обеспечения плавной и безупречной работы двигателя маховик проходит динамическую балансировку отдельно от самого вала. Специальные резьбовые отверстия М8 предусмотрены для удобного демонтажа и обслуживания данного компонента. На внешней поверхности маховика насчитывается 58 отверстий, предназначенных для точного контроля работы двигателя, а также имеется метка ВМТ первого цилиндра, что облегчает процесс установки и настройки.
С другой стороны, маховик, соответствующий стандарту SAE-3, имеет маркировку "ЯМЗ-5340" и надежно крепится к заднему торцу коленчатого вала при помощи 10 болтов, проходящих через специальную закаленную общую пластину, обеспечивая прочное и безопасное соединение без необходимости дополнительной контровки.
Гаситель крутильных колебаний, который является демпфером жидкостного типа, оборудован встроенным шкивом для поликлинового ременного привода сзади. Это важное устройство требует бережного обращения, так как даже малейшие повреждения, такие как вмятины и забоины, могут существенно повлиять на его работу.
Для проверки работоспособности демпфера требуется специализированный стенд. Особое внимание следует уделять эксплуатации двигателя с исправным гасителем, поскольку неисправности могут привести к серьезным поломкам коленчатого вала, важно регулярно контролировать состояние этого важного компонента.
ООО ”Ярославский Дизельный двигатель”
Датчик давления топлива в рампе двигателей ЯМЗ-5340, ЯМЗ-536
Датчик давления топлива в рампе двигателей ЯМЗ-5340, ЯМЗ-536
Содержание
Датчик давления топлива поставляется вместе с рампой и располагается в ее торцевой части. Его назначение – точное и быстрое измерение показателей в контуре высокого давления двигателя. На основании полученных данных блок управления может поддерживать заданное давление топлива в системе. Это, в свою, очередь, уменьшает шумы и выбросы вредных веществ при сохранении мощности двигателя.
Рабочие характеристики
Основные параметры датчика следующие:
- диапазон измерений – от 0 до 200 мПа;
- диапазон температур – от –40 до +130 °С;
- номинальный ток питания – 12,0 мА;
- напряжение питания Us – 5 В;
- выходное напряжение – 0,61-0,92 Us;
- резьба М18х1,5.
Разъем и контакты
Схема контактов датчика давления топлива в рампе двигателей ЯМЗ-5340, ЯМЗ-536 изображена на схеме ниже.
Нумерация контактов:
- 1 (провод 2.12) – масса;
- 2 (провод 2.14) – выходной сигнал;
- 3 (провод 2.13) – питание (+5 В).
Что будет при отказе датчика?
Сбой в работе датчика давления топлива в рампе дает команду ЭБУ снизить крутящий момент двигателя, а также частоту вращения (на холостом ходу она будет составлять до 1800 об/мин). Давление на любом скоростном режиме будет равно 88-92 МПа, предохранительный клапан окажется в открытом положении. На панели загорится индикатор ошибки.
Порядок диагностики
Если система фиксирует сбой датчика, следует предпринять такие действия:
- провести диагностику ЭБУ на наличие ошибок;
- проверить кабель и соединительные провода на наличие обрывов;
- подсоединить датчик к источнику питания (260 мА, 5 В) с помощью жгута и замерить напряжение на выходе при нулевом давлении в рампе;
- показатель 0,5 ± 0,2 В является нормой, значения за пределами этого диапазона говорят о неисправности датчика;
- если по итогам диагностики выявлена поломка, вся рампа вместе с датчиком подлежит замене.
ООО ”Ярославский Дизельный двигатель”
Датчик давления и температуры топлива двигателей ЯМЗ-5340, ЯМЗ-536
Датчик давления и температуры топлива двигателей ЯМЗ-5340, ЯМЗ-536
Датчик давления и температуры топлива двигателя смонтирован на корпусе фильтра тонкой очистки и располагается над его входом. По конструкции и принципу действия он идентичен датчику масла, фактически эти устройства являются взаимозаменяемыми. Показания датчика сигнализируют водителю о необходимости заменить сменные фильтры предварительной и тонкой очистки топлива в случае их загрязнения. Значения температуры топлива, зафиксированные устройством, влияют на работу устройства облегчения пуска.
Рабочие характеристики
Основные параметры датчика:
- диапазон давлений – от 50 до 1000 кПа;
- диапазон температур – от –40 до +125 °C;
- номинальный ток питания – 9,0 мА;
- напряжение U5 – 5 В;
- сопротивление нагрузки – 5 кОм;
- сопротивление для заземления – 10 кОм;
- время отклика – 1 мс;
- верхний предел при US = 5 В – 0,3 В;
- нижний предел при US = 5 В – 4,8 В
- сопротивление в рабочих условиях +20 °C – 2,5 кОм ± 6 %;
- нижний допуск при 100 °C – 0,186 кОм ± 2%.
Разъем и контакты
Схема контактов датчика давления и температуры топлива двигателей ЯМЗ-5340, ЯМЗ-536 изображена на схеме ниже.
Нумерация контактов:
- Контакт 1 (провод 2.17) – масса;
- Контакт 2 (провод 2.35) – выходной сигнал температуры;
- Контакт 3 (провод 2.16) – питание датчика (+5 В);
- Контакт 4 (провод 2.21) – выходной сигнал давления.
Что будет при отказе датчика?
Сбой датчика температуры и давления топлива не оказывает влияния на мощность и крутящий момент двигателя, а также не влечет необходимость аварийной остановки. Мощность двигателя будет снижена при превышении температурным показателем отметки в 70 °С.
В случае отказа датчика система установит следующие значения: давление – 1000 кПа, температура – 60 °С. Водитель ТС увидит индикацию неисправности на панели.
Диагностика
Если датчик давления топлива демонстрирует результат более 800 кПа на прогретом двигателе, следует заменить загрязненный сменный фильтр тонкой очистки топлива. Если этот показатель опускается ниже отметки в 500 кПа, замене подлежит сменный фильтр системы предварительной очистки. Двигатель автомобиля с загрязненными фильтрами будет работать в режиме сниженной мощности до устранения неполадок.
ООО ”Ярославский Дизельный двигатель”
Новости 1 - 20 из 73
Начало | Пред. | 1 2 3 4 | След. | Конец
