Запчасти WEICHAI
- Глушитель нейтрализатор Weichai
- Датчик температуры Weichai
- Комплект инструмента для ремонта двигателей WEICHAI
- Контроллер подогрева Weichai
- Основные запчасти двигателя
- Автоматические натяжители Weichai
- Блок цилиндров WEICHAI
- Болт демпфера Weichai
- Болт кронштейна генератора Weichai
- Впускной коллектор WEICHAI
- Выпускной коллектор WEICHAI
- Гильзы WEICHAI
- Головка блока цилиндров WEICHAI
- Жгуты проводов Weichai
- Картер масляный (поддон) WEICHAI
- Коленчатые валы и комплектующие Weichai
- Комплек поршневой на двигатель WEICHAI
- Комплект прокладок двигателя WEICHAI
- Крышки головки блока Weichai
- Маховики Weichai
- Насос маслянный Weichai
- Натяжители ремня WEICHAI
- Обводные ролики Weichai
- Патрубок впускного коллектора WEICHAI
- Поршни WEICHAI
- Прокладки коллектора Weichai
- Промежуточные ролики Weichai
- Распредвал (вал распределительный) Weichai
- Ролик натяжной WEICHAI
- Толкатель WEICHAI
- Фильтры Weichai
- Шатуны Weichai
- Шпильки Weichai
- Штанга толкателя WEICHAI
- Прочие запчасти двигателя
- Воздушный компрессор WEICHAI
- Горный тормоз Weichai
- Жгут бачка мочевины Weichai
- Кольцо уплотнительное выпускного коллектора Weichai
- Компенсатор Weichai
- Компрессор кондиционера Weichai
- Насос ГУР WEICHAI
- Насос забортной воды навесной Weichai
- Педаль газа электронная
- Ремни Weichai
- Трубка мочевины Weichai
- Фильтр датчика мочевины Weichai
- Форсунка мочевины WEICHAI
- Шестерня морского водяного насоса Weichai
- Электрооборудование WEICHAI
- Трубка мочевины Weichai
- Реле подогрева бака мочевины Weichai
- Система зажигания газовых двигателей WEICHAI
- Cвеча зажигания WEICHAI
- Газовый смеситель Weichai
- Катушка зажигания WEICHAI
- Провод зажигания WEICHAI
- Система охлаждения
- Дренажная емкость Weichai
- Комплект муфта+вентилятор Weichai
- Масляный охладитель WEICHAI
- Насос водяной Weichai
- Насосный модуль SCR Weichai
- Привод вентилятора Weichai
- Система питания
- Блок газовых форсунок WEICHAI
- Дроссельная заслонка Weichai
- Катушки зажигания Weichai
- Насос топливный высокого давления (ТНВД)WEICHAI
- Редуктор газовый Weichai
- Топливная рампа WEICHAI
- Топливные трубки Weichai
- Турбокомпрессоры Weichai
- Форсунки топливные Weichai
- Система смазки
- Моторное масло Weichai
- Насос масляный WEICHAI
- Насос предварительной смазки Weichai
- Сцепление
-
Запчасти YUCHAI
- газобаллонное оборудование
- Датчик атмосферного давления Yuchai
- Датчик давления выхлопных газов YUCHAI
- Масляные картеры YUCHAI
- Основные запчасти двигателя
- Блок цилиндров YUCHAI
- Вал коленчатый YUCHAI
- Вал распределительный YUCHAI
- Гильза блока цилидров YUCHAI
- Головка блока цилиндров YUCHAI
- Прочие запчасти двигателя
- Ремкомплекты Yuchai
- Электрооборудование YUCHAI
- Воздушный компрессор YUCHAI
- Система охлаждения
- Датчик температуры Yuchai
- Насос водяной YUCHAI
- Система питания
- Дроссельная заслонка Yuchai
- Турбокомпрессоры YUCHAI
- Системпа зажигания газовых двигателей Yuchai
- Катушка зажигания YUCHAI
- Провода зажигания YUCHAI
- Свеча зажигания YUCHAI
- Фильтра Yuchai
- Фильтр воздушный Yuchai
- Фильтр газовый YUCHAI
- Фильтра масляные
- Шестерни YUCHAI
- газобаллонное оборудование
- Система смазки
- Сцепление
-
Запчасти ЯМЗ-534, ЯМЗ-536
- Основные запчасти двигателя
- Блок цилиндров
- Вал коленчатый и маховик
- Вал распределительный
- Выпускной коллектор
- Головка блока цилиндров
- ГУР (Гидроусилитель руля)
- Клапаны и толкатели
- Ось с коромыслом и стойками
- Система рециркуляции отработавших газов
- Прочие запчасти двигателя
- Дроссельная заслонка
- Компрессор кондиционера
- Пневмокомпрессор и натяжное
- Ремкомплекты
- Электрооборудование
- Кронштейны
- Насос гидроусилителя
- Система охлаждения
- Водяной насос
- Водяные трубы и патрубки
- Муфты вязкостные, приводы, крыльчатки
- Компрессор жид.охлаж.
- Система питания
- Коллекторы и патрубки
- Рампа
- ТНВД
- Топливные трубопроводы
- Топливные фильтры
- Топливный насос высокого давления (ТНВД)
- Турбокомпрессор
- Форсунки двигателя
- Форсунки двигателя
- Система смазки
- Масляный картер поддон
- Масляный насос
- Теплообменник /Водо-масляный радиатор
- Фильтры масляные (ФГОМ, ФЦОМ)
- Сцепление
- Диск нажимной ( Корзина сцепления )
- Диски сцепления
- Муфты сцепления
- Цилиндры Сцепления
- Диск нажимной ( Корзина сцепления )
- Диски сцепления
-
Запчасти ЯМЗ-650, ЯМЗ-651
- Основные запчасти двигателя
- Блок цилиндров
- Вал коленчатый и маховик
- Вал распределительный
- Выпускной коллектор
- Головка блока цилиндров
- ГУР (Насос гидроусилителя руля)
- Клапаны и толкатели
- Система рециркуляции отработавших газов
- Цилиндро-поршневая группа
- Прочие запчасти двигателя
- Компрессор кондиционера
- Пневмокомпрессор и Натяжитель
- Ремкомплекты
- Электрооборудование
- Система выпуска
- Моторный тормоз – заслонка в системе выпуска отработавших газов (опция)
- Система подвода охлажденных отработавших газов в коллектор
- Система охлаждения
- Водяной насос и Натяжитель
- Водяные трубы и патрубки
- Муфты вязкостные, приводы, крыльчатки
- Теплообменник / Водо-маслянный радиатор
- Система питания
- Коллектор впускной и свечи подогрева
- Топливные трубопроводы
- Топливные фильтры
- Турбокомпрессор
- Форсунки и ТНВД
- Система смазки
- Масляный картер / поддон
- Масляный насос
- Фильтры масляные (ФГОМ, ФЦОМ)
- Сцепление
- Фильтры топливные
- Фильтры топливные
-
Запчасти HANDE AXLE
- Вал колеса HANDE AXLE
- Носок вала левый HANDE AXLE
- Носок вала правый HANDE AXLE
- Датчик ABS 1500mm прямой ЛиАЗ 4292 задний мост Hande Axle
- Кронштейн датчика ABS
- Импульсное кольцо системы АБС HANDE AXLE
- Стопорные гайки HANDE AXLE
- Тормозной диск HANDE AXLE
- Суппорт HANDE AXLE
- Тормозные барабаны HANDE AXLE
- Тормозные камеры HANDE AXLE
- Тормозная скоба Hande Axle
-
Газопоршневые электростанции (ГПУ) Baudouin
-
Дизельный генератор (ДГУ) WEICHAI
-
Запчасти на автобусы LOTOS
- Запчасти для газового оборудования на автобусы LOTOS
- Детектор утечки газа LOTOS
- Контроллер LOTOS
- Контроллер на LOTOS
- Механизм регулировочный LOTOS
- Регулятор давления газа подогревателя LOTOS
- Труба для газа впускная LOTOS
- Запчасти для двигателя LOTOS
- Ионный зонд LOTOS
- Катушка зажигания LOTOS
- Клапан с электроприводом LOTOS
- Муфта электромагнитная LOTOS
- Радиатор LOTOS
- Свеча зажигания LOTOS
- Фильтр LOTOS
- Электрод зажигания LOTOS
- Отопитель независимый LOTOS
- Вентилятор алюминевый LOTOS
- Вентилятор отопителя салона 105 CNG заднего левого 1U99981100072 LOTOS
- Вентилятор отопителя салона 105 CNG заднего правого 1U99981100072 LOTOS
- Водяная рубашка LOTOS
- Горелка LOTOS
- Датчик LOTOS
- Детектор на LOTOS
- Комплект прокладок на отопитель LOTOS
- Насос водяной отопителя LOTOS
- Насос циркуляционный LOTOS
- Электродвигатель вентилятора LOTOS
- Вентилятор отопителя салона 105 CNG заднего правого 1U99981100072 LOTOS
- Комплект прокладок на отопитель LOTOS
- Тормозная система на автобусы LOTOS
- Барабан тормозной LOTOS
- Диск тормозной передний LOTOS
- Камера тормозная LOTOS
- Кольцо АБС LOTOS
- Накладка фриционная колодок тормозных LOTOS
- Палец LOTOS
- Пружина колодок тормозных LOTOS
- Ролик тормозной колодки LOTOS
- Ротор датчика ABS LOTOS
- Элемента салона на автобус LOTOS
- Блок электронный LOTOS
- Джойстик настройки зеркал LOTOS
- Клавиша остановки LOTOS
- Кнопка "Инвалид" LOTOS
- Сигнализатор требования остановки LOTOS
- Шторка LOTOS
- Выключатель двери LOTOS
- Элементы кузова LOTOS
- Бампер LOTOS
- Замок крышки моторного отсека LOTOS
- Замок люков LOTOS
- Зеркало LOTOS
- Капот LOTOS
- Лампа освещения LOTOS
- Панель фар с каркасом LOTOS
- Рычаг стеклоочистителя LOTOS
- Фонарь LOTOS
- Упор газовый люка LOTOS
- Элементы подвески на LOTOS
- Вал карданный LOTOS
- Кольцо подвесное LOTOS
- Рессора пневматическая LOTOS
- Рулевое управление LOTOS
- Рычаг регулировки зазора LOTOS
- Ступица LOTOS
- Втулка стабилизатора подвески передней LOTOS
- Датчик уровня пола LOTOS
- Пневмобаллон подвески передней в сборе Lotos
-
Двигатели
-
Двигатели Weichai
- Двигатели YUCHAI
- Двигатели производство ЯДД
- Двигатели ТМЗ
- Двигатели ТМЗ для автомобилей
- Двигатели ТМЗ для тракторов
- Промышленные двигатели ТМЗ
- Специальные двигатели ТМЗ
- Двигатели ЯМЗ
- Двигатели ЯМЗ для электростанций
- ЯМЗ 236
- ЯМЗ 238
- ЯМЗ 240
- ЯМЗ 534
- ЯМЗ 536
- ЯМЗ 650
- ЯМЗ 656
- ЯМЗ 658
- ЯМЗ 7511
- ЯМЗ 7601
- ЯМЗ 840
- ЯМЗ 850
- Комплекты переоборудования
- Топливные фильтры Weichai
-
-
Двигатели CUMMINS
-
Запчасти HINO
-
Запчасти ISUZU
-
Запчасти Shaanxi Fast Gear
-
Запчасти SINOTRAK (CNHTC)
-
Запчасти для КПП Shaanxi Fast Gear
-
Запчасти YUTONG
-
Запчасти Zichai
- Блок цилиндров Zichai
- Прокладка по крышку картера Zichai
- Головка цилиндров Zichai
- Прокладка колпака крышки цилиндра Zichai
- Прокладка под крышку распредвала Zichai
- Прокладка под крышку цилиндра Zichai
- Уплотнительное кольцо втулки толкателя Zichai
- Насос забортной воды Zichai
- Насос пресной воды Zichai
- Поршень Zichai
- Кольца поршневые Zichai
- Палец поршня Zichai
- Шатун Zichai
- Болт шатуна Zichai
- Вкладыш шатунный Zichai
- Втулка верхней головки шатуна Zichai
-
Запчасти для двигателей Jichai
-
Запчасти на двигатель CUMMINS
- Запчасти CUMMINS 2.8
- Блок цилиндров CUMMINS 2.8
- Головка блока цилиндров CUMMINS 2.8
- Кольца поршневые CUMMINS 2.8
- Комплект прокладок двигателя Cummins 2.8
- Насос вакумный CUMMINS 2.8
- Поршень двигателя CUMMINS 2.8
- Запчасти CUMMINS 3.8
- Блок цилиндров CUMMINS 3.8
- ТНВД CUMMINS 3.8
- Головка блока цилиндров CUMMINS 3.8
- Запчасти CUMMINS ISG12
- запчасти для двигателя Cummins Z14EVID520
- Натяжители ремня для двигателя Cummins Z14EVID520
- форсунка Cummins
- Штуцер форсунки Cummins
- Запчасти CUMMINS ISG12
- Натяжители ремня FOTON
-
Запчасти FAW
-
Запчасти ЯМЗ, ТМЗ (V-образные)
- Коробки переключения передач
- 5 Ступенчатые КПП
- 8 Ступенчатые КПП
- 9 Ступенчатые КПП
- Запасные части КПП
- КПП Альтернатива
- Основные запчасти двигателя
- Блок двигателя и комплектующие
- Валы коленчатые и комплектующие
- Валы распределительные и клапаны
- Головка блока и комплектующие
- Маховики и комплектующие
- Цилиндро-поршневая группа
- Прочие запчасти двигателя
- Манжеты, прокладки, РТИ
- Метизы
- МОМ
- Натяжные устройства
- Привод агрегатов
- Ремкомплекты
- Трубки
- Электрооборудование двигателя
- Прочие запчасти ЯМЗ, ТМЗ
- Система охлаждения
- Водяные насосы
- Водяные трубы и термостаты
- Вязкостные муфты и крыльчатки
- Приводы вентилятора
- Система питания
- Коллекторы и патрубки
- Топливные трубопроводы
- Топливные фильтры
- Турбокомпрессор
- Система смазки
- Маслоотражатель
- Маслоприемник
- Масляные насосы
- Масляный щуп
- Теплообменник и комплектующие
- Фильтры масляные (ФГОМ, ФЦОМ)
- Форсунка масляная
- Сцепление
- Диск промежуточный
- Диски ведомые
- Диски сцепления двухдисковое сцепление
- Запасные части механизма сцепления
- Корзины (диски нажимные)
- Муфты (подшипники выжимные)
- Диск промежуточный
-
Топливная аппаратура
-
Аналоги
-
Запчасти IVECO
-
Запчасти для ГБЦ Weichai
-
Запчасти КамАЗ
- Двигатель
- Двигатели КАМАЗ
- Основные запчасти двигателя
- Система охлаждения
- Система питания
- Система смазки
- Дополнительное оборудование
- Отбор мощности
- Устройство седельное
- Лебедка, устройство валочно-трелевочное
- Кузов
- Дверь кабины
- Капот, крылья, облицовка радиатора
- Окно ветровое и заднее
- Платформа
- Боковина кузова
- Детали основания кабины
- Задок кабины (задок кузова)
- Кабина
- Крыша кабины (крыша кузова)
- Отопление и вентиляция кабины
- Передок кабины
- Сиденье
- Специализированное оборудование
- Устройство подъемное и опрокидывающее
- Механизмы управления
- Тормоза
- Управление рулевое
- Трансмиссия
- Коробка передач
- Коробка раздаточная
- Мост задний
- Мост передний (ведущий)
- Мост средний (промежуточный)
- Передача карданная
- Сцепление
- Ходовая часть
- Колеса и ступицы
- Ось передняя
- Подвеска автомобиля
- Рама
- Электрооборудование
- Датчики давления масла
- Стартер
-
Запчасти МАЗ
- Кузов
- Дверь кабины
- Кабина
- Окно ветровое и заднее
- Платформа
- Устройство подъемное и опрокидывающее
- Боковина кузова
- Детали основания кабины
- Задок кабины (задок кузова)
- Капот, крылья, облицовка радиатора
- Крыша кабины (крыша кузова)
- Отопление и вентиляция кабины
- Передок кабины
- Сиденье
- Специализированное оборудование
- Механизмы управления
- Тормоза
- Управление рулевое
- Трансмиссия
- Мост задний
- Мост передний (ведущий)
- Мост средний (промежуточный)
- Передача карданная
- Коробка раздаточная
- Ходовая часть
- Колеса и ступицы
- Ось передняя
- Подвеска автомобиля
- Рама
- Дополнительное оборудование
- Лебедка, устройство валочно-трелевочное
- Отбор мощности
- Устройство седельное
- Насос масляный WEICHAI
-
Запчасти УРАЛ
- Дополнительное оборудование
- Отбор мощности
- Устройство седельное
- Лебедка, устройство валочно-трелевочное
- Кузов
- Дверь кабины
- Детали основания кабины
- Кабина
- Капот, крылья, облицовка радиатора
- Крыша кабины (крыша кузова)
- Окно ветровое и заднее
- Отопление и вентиляция кабины
- Сиденье
- Боковина кузова
- Задок кабины (задок кузова)
- Передок кабины
- Платформа
- Специализированное оборудование
- Устройство подъемное и опрокидыващее
- Механизмы управления
- Тормоза
- Управление рулевое
- Трансмиссия
- Коробка раздаточная
- Мост задний
- Мост передний (ведущий)
- Мост средний (промежуточный)
- Передача карданная
- Ходовая часть
- Колеса и ступицы
- Ось передняя
- Подвеска автомобиля
- Рама
- Электрооборудование
-
Компрессоры кондиционера
-
Радиаторы
-
Спецпредложение
-
Фильтры
Подпишитесь на рассылку и получайте свежие новости и акции нашего магазина.
- Главная страница
- •
- Статьи Статьи
Статьи
Механизм газораспределения двигателей семейства ЯМЗ-530 CNG
Механизм газораспределения двигателей семейства ЯМЗ-530 CNG
Механизм газораспределения внутреннего сгорания двигателя играет ключевую роль в обеспечении правильного впуска свежего воздуха в цилиндры и выталкивании отработанных газов в соответствии с рабочим циклом. Этот важный процесс обеспечивается верхнеклапанным механизмом, который включает распределительный вал, размещенный в нижней части, и привод клапанов через сложную систему толкателей, штанг, коромысел и траверсов.
В каждом цилиндре установлено по четыре клапана, включая два впускных и два выпускных, обеспечивая точное и эффективное управление потоком воздуха и газов.
Основные компоненты механизма газораспределения включают в себя распределительный вал с шестерней привода, задний подшипник и упорный фланец, толкатели, штанги, коромысла с регулировочными винтами, траверсы, ось коромысел, стойки оси, клапаны, пружины клапанов с деталями крепления и направляющими втулками клапанов.
Распределительный вал изготавливается из высококачественной конструкционной стали, а для повышения стойкости к износу кулачки и опорные шейки подвергаются закалке на высокую твердость.
Этот вал расположен в верхней части блока цилиндров и вращается под воздействием заднего конца коленчатого вала, передаваемого через пару прямозубых шестерен. Правильное выставление шестерен осуществляется с учетом меток на торцах зубчатых венцов. Втулки из стального алюминия служат подшипниками для распределительного вала, обеспечивая плавное вращение. Задняя втулка, отличающаяся большей шириной, устанавливается в чугунный корпус заднего подшипника с фланцем, а стальный упорный фланец контролирует осевое положение вала. Этот фланец устанавливается между ступицей шестерни и задней опорной шейкой вала, обеспечивая точное позиционирование и стабильность системы.
Толкатели в качестве механизмов поступательного движения представляют собой сложные устройства, состоящие из нескольких ключевых компонентов. Они включают в себя корпус, ролик, ось и фиксатор, который тщательно впрессован в цилиндрическую часть корпуса. Особенностью толкателей является то, что ось изготовлена из прочной бронзы, в то время как ролик выполнен из высокоуглеродистой подшипниковой стали, прошедшей закалку для достижения высокой твердости.
Для предотвращения нежелательного проворота толкателей в специально созданных расточках блока цилиндров предусмотрены особые пазы, которые гарантируют надежную фиксацию и обеспечивают стабильную работу механизма. Это придает толкателям надежность и эффективность в различных условиях эксплуатации.
Штанги, выполненные из прочной стали, обладают трубчатой формой и сферическими наконечниками. Верхний наконечник снабжен внутренней сферой, в то время как нижний имеет наружную сферу. Сферические поверхности штанг подвергаются закалке, что повышает их стойкость к износу и увеличивает срок службы.
Особое внимание уделяется коромыслам клапанов, которые создаются методом штамповки из прочного стального материала. Они оснащены впрессованными в ступицу свертными тонкостенными сталебронзовыми втулками, что добавляет прочности и долговечности механизму.
Важной характеристикой является различие в длине плеч у впускных и выпускных клапанов, что оптимизирует работу двигателя. Для регулировки тепловых зазоров в клапанах в коромыслах используются регулировочные винты со сферической поверхностью на нижнем конце, а также контргайки, обеспечивая точную настройку и эффективное функционирование механизма. Надежность работы обеспечивается также впрессованными в коромысла шаровыми пальцами с чашками со стороны траверсы, что поддерживает стабильность и бесперебойную работу системы.
Механизм установки коромысел представляет собой сложную и тщательно спроектированную систему. Каждое коромысло, входя в комплект с осями и стойками, фиксируется с помощью болтов, которые прокладываются через специальные отверстия в осях и стойках. Этот процесс обеспечивает прочное соединение между элементами механизма.
Для повышения надежности крепления коромысел применяется распорная пружина, размещенная на осях между соседними коромыслами. Эта пружина не только укрепляет конструкцию, но и обеспечивает ее гибкость и эффективность в работе.
Отдельное внимание уделяется впускным и выпускным клапанам. Клапаны изготовлены из специальной легированной жаропрочной стали, проходят тщательную термическую обработку, и их тарелка имеет диаметр 36 мм. В свою очередь, выпускные клапаны представляют собой сварные конструкции с термически обработанным стержнем из легированной стали и тарелкой диаметром 34 мм, выполненной из жаропрочной стали.
Движение клапанов регулируется унифицированными направляющими втулками, которые впрессованы в головку цилиндров. Для обеспечения надежной работы системы, втулки впускных клапанов оснащены уплотнительными манжетами.
Траверсы, изготовленные из закаленной стали, представляют собой унифицированные элементы для впускных и выпускных клапанов. Они оснащены цилиндрическим гнездом и пазом для фиксации на клапанах, при этом строго запрещается обратная установка, чтобы избежать контакта траверсов с коромыслами.
Пружины клапанов, выполненные из легированной проволоки, имеют диаметр 3,9 мм и унифицированы для впускных и выпускных клапанов. Каждый клапан оборудован пружиной, обеспечивающей стабильную работу и поддерживающейся опорными шайбами на головке цилиндров. Верхний конец пружины упирается в тарелку пружины, закрепленную на стержне клапана с использованием двух сухарей. Эта система гарантирует эффективное функционирование механизма и его долгий срок службы.
Запчасти по теме: двигатели ЯМЗ-534, запчасти ЯМЗ-534, 536.
ООО ”Ярославский Дизельный двигатель”
Система питания топливом двигателей семейства ЯМЗ-530
Система питания топливом двигателей семейства ЯМЗ-530
Семейство двигателей ЯМЗ-530 – это современные дизельные агрегаты, разработанные специально для тяжелой техники.
В этой статье будет рассмотрена система питания семейства ЯМЗ-530.
Топливная система базируется на передовой концепции распределенного газового впрыска, которая работает в унисон с циклами двигателя. Управление смесеобразованием в камере сгорания реализуется через продвинутое программное обеспечение под управлением электронного блока (ЭБУ) от компании Westport.
Конструкция системы газоподачи
Система, работающая на газе, представляет собой механизм аккумулирующего типа с распределенным впрыском. Форсунки подают газ напрямую во впускные каналы головки блока цилиндров. Оснащена искровым зажиганием и управляется электронно.
Элементы системы охватывают газовые баллоны высокого давления, трубопроводы, запорный механизм, фильтры высокого и низкого давления газа, регулятор давления газа, рампу и форсунки.
Ключевые компоненты системы
- Газовые баллоны. Спроектированы для хранения сжатого газа под рабочим давлением 19,6 МПа.
- Газовые фильтры. Высокого давления для очистки газа до регулятора давления и низкого давления для очистки перед поступлением в рампу.
- Рампа и форсунки. Рампа распределяет газ к форсункам, которые обеспечивают его впрыск во впускные каналы.
Механизм действия
Сжатый газ из баллонов высокого давления транспортируется через трубопроводы и фильтр в регулятор давления. После снижения давления газ поступает в рампу и форсунки. ЭБУ двигателя управляет впрыском газа, регулируя его в соответствии с режимами работы двигателя.
Контроль давления и управление
ЭБУ настраивает давление газа в рампе в зависимости от условий работы двигателя, гарантируя оптимальное сгорание. Сенсоры системы передают данные о состоянии системы на ЭБУ для точного регулирования процесса подачи топлива.
ЭБУ размещается производителем транспортного средства для гармоничной интеграции с общей системой управления автомобилем.
Фильтр газа повышенного давления
Данный фильтр предназначен для очистки сжатого газа и является ключевым элементом в системе подачи топлива. Он эффективно устраняет твердые частицы, влагу и масляные примеси, которые могут проникнуть в систему во время заправки. Оснащенный элементом с возможностью замены фильтр не монтируется непосредственно на двигатель, но включается в комплектацию поставки.
Обслуживание включает периодическую очистку от воды и загрязнений, а также замену фильтрующего элемента и уплотнительных колец, поставляемых в комплекте запасных частей.
Фильтр газа нижнего давления
Этот компонент также представляет собой фильтр полнопоточного типа с заменяемым элементом. Его задача – защитить компоненты газоподачи от загрязнений, попадающих в систему во время заправки, в основном от компрессоров и хранилищ газа. Фильтр эффективно отфильтровывает твердые частицы, воду и масло из сжатого газа и изготовлен из анодированного, окрашенного алюминия для повышения устойчивости к коррозии.
Периодическое техническое обслуживание предполагает удаление воды и примесей, а также замену фильтрующего элемента и уплотнительного кольца.
Газовые форсунки
Газовые форсунки этого типа являются устройствами закрытого типа с интегрированным быстродействующим электромагнитным клапаном. На каждую форсунку надевается корпус распылителя с ввинчиваемым распылителем. Форсунки обеспечивают дозированную подачу газа во впускные каналы головки блока цилиндров, регулируемую по сигналам от электронного блока управления двигателя.
Газовая рампа
Газовая рампа, выполненная в виде коробчатой конструкции, включает в себя встроенные датчики для измерения температуры и давления газа. В рампу устанавливаются газовые форсунки, каждая из которых оснащена уплотнительным кольцом, что способствует равномерному распределению газа в системе.
Руководство по уходу за газовой системой питания
Система газового питания требует обращения на сертифицированные сервисные станции для любых ремонтных работ. Самостоятельное техническое обслуживание и ремонт не допускаются.
Порядок действий при обслуживании газового фильтра
Любое вмешательство в фильтр газа низкого давления, работающего под давлением, строго запрещено из-за риска для здоровья и жизни.
Процедура слива жидкости из газового фильтра
- Остановить двигатель.
- Закрыть газовый запорный кран.
- Разместить подходящую емкость под сливным краном фильтра и открыть его, чтобы освободить давление газа. Будьте готовы к выходу газа с остатками жидкости, имеющей сильный запах.
- Закрыть сливной кран.
- Провести проверку на герметичность фильтра.
Избегайте чрезмерного усилия при работе с краном. При обнаружении неисправностей замените весь фильтр.
Процесс замены фильтрующего элемента
- Остановить двигатель и закрыть запорный кран.
- Слить газ и жидкость из фильтра.
- Открутить и снять колпак с помощью специального инструмента.
- Демонтировать старый фильтрующий элемент и уплотнительное кольцо.
- Установить новый фильтрующий элемент и уплотнительное кольцо.
- Закрыть крышку фильтра.
- Открыть запорный кран и запустить двигатель для проверки системы на герметичность.
Используйте только оригинальные запасные части, рекомендованные производителем для замены.
Уход за газовым фильтром высокого давления
Система газового питания в автомобилях требует определенного ухода, чтобы оставаться эффективной и надежной. Важными аспектами этого ухода являются процедуры слива жидкости из фильтра высокого давления и замены фильтрующего элемента.
Слив жидкости из фильтра
- Остановите двигатель.
- Закройте газовый запорный кран.
- Дайте двигателю поработать до полного исчерпания газа.
- Отвинтите сливную пробку и слейте остатки жидкости в подготовленную емкость.
Замена фильтрующего элемента
- Отсоедините газовые трубопроводы, используя ключ для удерживания фитингов. Не забывайте соблюдать норму затяжки фитингов – 45–50 Н·м.
- Снимите фильтр, отвинтив крепежные винты.
- Используя гаечный ключ, открутите корпус фильтра.
- Извлеките старый фильтрующий элемент, а также уплотнительные кольца и антиэкструзионное кольцо, при этом используйте специальный инструмент для бережной обработки.
- Установите новые уплотнительные кольца и фильтрующий элемент, обеспечивая чистоту и осторожность во время монтажа.
- Проверьте уплотнительное кольцо сливной пробки и при необходимости очистите его сжатым воздухом.
- Соберите фильтр, затянув корпус на крышку с моментом 45–50 Н·м. Заверните сливную пробку с моментом 20 ± 2 Н·м.
- Установите фильтр на шасси транспортного средства, затянув крепежные винты.
- Подсоедините газовые трубопроводы к фитингам фильтра.
- Откройте газовый запорный кран и включите зажигание. Проведите проверку герметичности всех соединений при рабочем давлении, используя прибор для обнаружения утечек газа или метод омыливания.
Помните о важности использования только оригинальных фильтрующих элементов и уплотнительных колец, которые рекомендованы производителем для обеспечения надежной работы системы газового питания.
Запчасти по теме: двигатели ЯМЗ-534, запчасти ЯМЗ-534, 536.
ООО ”Ярославский Дизельный двигатель”
Регулировка зазоров в клапанном механизме двигателей семейства ЯМЗ-530
Регулировка зазоров в клапанном механизме двигателей семейства ЯМЗ-530
Тепловые интервалы, неотъемлемые для обеспечения герметичного взаимодействия клапанов с седлом в процессе расширения деталей привода во время работы двигателя, играют ключевую роль в поддержании оптимальных условий функционирования. При увеличении тепловых зазоров наблюдается снижение высоты подъема клапанов, что влечет за собой негативные последствия для процессов наполнения и очистки цилиндров. Этот эффект, в свою очередь, сопровождается увеличением ударных нагрузок на клапаны, что может проявиться в форме стука, а также в нарастании износа элементов газораспределительного механизма.
С другой стороны, недостаточные тепловые зазоры могут вызвать нарушение плотного прилегания клапанов к седлам, оказывая негативное воздействие на газодинамические процессы в цилиндрах. Это, в свою очередь, может привести к снижению мощности и технико-экономическим характеристикам двигателя. Важно отметить, что уменьшение зазора в приводе выпускных клапанов может спровоцировать перегрев и прогар клапанов.
Настройку тепловых зазоров в системе управления клапанами рекомендуется проводить на холодном двигателе или не ранее, чем через один час после его выключения. При этом важно соблюдать порядок работы цилиндров 1-3-4-2, где нумерация цилиндров начинается от вентилятора.
Заданные интервалы зазоров между чашкой коромысла и торцом траверсы клапанов имеют ключевое значение и должны соответствовать следующим значениям: для впускных клапанов – от 0,30 до 0,40 мм, для выпускных клапанов – от 0,40 до 0,50 мм. Поддержание данных параметров обеспечивает эффективную работу газораспределительного механизма и, следовательно, оптимальные характеристики двигателя.
Для тщательной проверки и коррекции зазоров в двигателях ЯМЗ-534 и ЯМЗ-536 рекомендуется следовать строго установленной последовательности действий:
- Подготовьте комплект инструментов водителя и соответствующие приспособления.
- Отсоедините рукав отвода картерных газов от крышки головки цилиндров.
- Ослабьте болты, крепящие крышку головки цилиндров.
- Снимите крышку головки цилиндров.
- Извлеките пробку №1, расположенную на торце картера маховика с левой стороны двигателя под компрессором пневмотормозов.
- Установите шестерню для проворота коленчатого вала в отверстие до упора, зацепив ее за зубья венца маховика.
- Установите поршень первого цилиндра в положение верхней мертвой точки (ВМТ) на такте сжатия, вращая коленчатый вал шестерней проворота по часовой стрелке (если смотреть со стороны вентилятора).
Способ № 1: Воспользуйтесь смотровым отверстием, вывернув пробку, расположенную ниже отверстия под шестерней для проворота коленчатого вала. Поворачивайте коленчатый вал до тех пор, пока цифра «1» не появится в смотровом отверстии на внешнем диаметре маховика. При этом поршни цилиндров будут находиться в положении ВМТ. Если штанги первого цилиндра защемлены и не проворачиваются, выполните поворот коленчатого вала на один оборот (360°).
Способ № 2: Вращайте коленчатый вал до тех пор, пока впускные клапаны первого цилиндра полностью поднимутся (закроются). Продолжайте вращение коленчатого вала еще на 135 (90+45)°. Это положение соответствует такту сжатия в первом цилиндре, при котором оба впускных и выпускных клапана будут закрыты, а штанги свободно проворачиваются "от руки".
- После установки поршня первого цилиндра в ВМТ рекомендуется сделать метку на гасителе или шкиве коленчатого вала для обозначения начального положения.
- Проверьте и, при необходимости, отрегулируйте зазор в приводе клапанов первого цилиндра.
Этот внимательный и последовательный подход обеспечит эффективность и точность проверки, а также позволит вам корректно скорректировать зазоры в приводе клапанов первого цилиндра вашего двигателя.
Для коррекции зазора следует выполнить следующие шаги:
- Ослабьте контргайку регулировочного винта коромысла впускных или выпускных клапанов.
- Вставьте щуп соответствующей толщины в зазор "траверса – чашка коромысла".
- Поворачивайте винт до того момента, когда чашка соприкасается со щупом; удерживая винт от проворота, затяните контргайку.
- Проверьте зазор с использованием предельных щупов.
При правильных зазорах щуп толщиной, соответствующей нижнему пределу, должен проходить свободно, а щуп толщиной по верхнему пределу – с усилием.
При последующем вращении коленчатого вала из-за возможного биения поверхностей сопрягаемых деталей механизма привода клапанов зазор может измениться до 0,05 мм от установленных предельных значений.
Затем регулируйте зазоры в соответствии с порядком работы цилиндров, т.е. в 3, 4 и 2 цилиндрах, каждый раз вращая коленчатый вал по часовой стрелке (если смотреть со стороны вентилятора) на пол-оборота (180°) от начального положения.
Снимите шестерню проворота коленчатого вала и установите пробки в отверстия на картере маховика.
Запустите двигатель и прослушайте его работу. При правильной регулировке зазоров стуков в клапанном механизме быть не должно. В случае появления стука клапанов остановите двигатель и повторите регулировку зазоров.
Установите крышку головки цилиндров и закрепите ее болтами. Подсоедините рукав отвода картерных газов. Запустите двигатель и удостоверьтесь в герметичности соединений крышки головки цилиндров и рукава отвода картерных газов.
Запчасти по теме: двигатели ЯМЗ-534, запчасти ЯМЗ-534, 536.
ООО ”Ярославский Дизельный двигатель”
Система смазки двигателей семейства ЯМЗ-530
Система смазки двигателей семейства ЯМЗ-530
В этой статье будут рассмотрены принципы работы системы смазки двигателей семейства ЯМЗ-530.
Маслоснабжение в двигателе ЯМЗ-530 начинается с картера, откуда насос посредством фильтрующей трубки-заборника забирает масло. Прежде чем это масло попадет в рабочую смазочную систему, оно проходит через два ключевых компонента: жидкостно-масляный теплообменник (ЖМТ) и масляный фильтр (МФ).
ЖМТ играет важную роль в регулировании температуры масла. В процессе его прохождения через теплообменник масло охлаждается, поддерживая оптимальную температуру для эффективной смазки и предотвращения перегрева. Масляный фильтр, в свою очередь, выполняет функцию очистки, улавливая механические частицы и примеси, которые могли бы повлиять на работу двигателя.
Когда давление масла достигает уровня 0,9…1,0 МПа (9…10 кг/см2), в канале высокого давления активируется редукционный клапан. Этот момент сигнализирует о том, что система получила достаточное количество масла, и избыточное направляется обратно в картер для поддержания оптимального уровня давления.
Сервисный модуль, размещенный на блоке цилиндров, включает в себя несколько ключевых элементов. ЖМТ, расположенный в этом модуле, продолжает регулировать температуру масла. Дифференциальный клапан смазочной системы, водяной насос и термостаты также интегрированы в модуль, обеспечивая комплексный контроль за параметрами двигателя.
Масляный фильтр на сервисном модуле дополнительно оснащен перепускным клапаном ЖМТ. Этот клапан реагирует на разницу давлений до и после теплообменника, активируясь при значениях 274 ± 40 кПа (2,8 ± 0,40 кгс/см2). Это позволяет некоторому объему масла попадать в фильтр без предварительного охлаждения, особенно в случаях, когда теплообменник забивается.
Очищенное масло затем направляется в главный масляный канал блока цилиндров, расположенный с правой стороны. Оттуда оно распределяется по различным каналам для смазки подшипников коленчатого вала, форсунок и охлаждения поршней и шатунов. Этот слаженный процесс обеспечивает эффективное смазывание и охлаждение всех ключевых компонентов двигателя, обеспечивая его надежную и продолжительную работу.
Для обеспечения стабильного давления в основном масляном канале в различных режимах работы двигателя внедрен дифференциальный клапан смазочной системы в сервисном модуле. Этот клапан, настройка которого предусматривает давление открытия в пределах 400…500 кПа (4,5…5,0 кгс/см²), регулирует отвод излишнего масла в картер, тем самым поддерживая оптимальные условия работы двигателя. Важным компонентом является также редукционный клапан, размещенный в нижней части блока цилиндров, который обеспечивает безопасность работы масляного насоса при запуске холодного двигателя.
Подчеркивается присутствие вторичной масляной магистрали, задачей которой является направление масла к втулкам распределительного вала. Для обеспечения смазки различных компонентов двигателя, включая шестерни приводных агрегатов, кулачки распределительного вала, толкатели и внутренние стенки цилиндров, используется масляное разбрызгивание. Также выделяется подача масла к подшипникам турбокомпрессора и компрессора пневмотормозов через внешние трубопроводы. Существенная часть масла возвращается в картер благодаря наличию специальных полых вертикальных каналов, что обеспечивает высокоэффективную систему циркуляции и рециркуляции масла.
Масляный фильтр
Масляные фильтры двигателей, оснащенные заменяемым элементом производства, представляют собой надежные компоненты с высокой эффективностью фильтрации. Компактная конструкция включает в себя корпус, соединительный штуцер и заменяемый масляный фильтр.
Заменяемый фильтр выполнен в виде герметичного металлического кожуха, внутри которого расположен бумажный фильтр. Этот элемент легко устанавливается на корпус с помощью резьбового штуцера и обеспечивает полную герметичность благодаря применению уплотнительного кольца. Крепление корпуса масляного фильтра осуществляется болтами к сервисному модулю, а герметизация дополнительно обеспечивается прокладкой, установленной на корпусе фильтра.
Однако наряду с заменяемым элементом, важным компонентом этой конструкции является встроенный перепускной клапан ЖМТ. Он реагирует на разницу давлений до и после теплообменника. Срабатывая при достижении определенного давления (274 ± 40 кПа или 2,8 ± 0,40 кгс/с2), клапан позволяет частичному потоку масла напрямую поступать в масляный фильтр без предварительного охлаждения. Это особенно важно в случае забивания теплообменника, что обеспечивает непрерывную и эффективную фильтрацию масла даже в условиях повышенной нагрузки на двигатель.
В сменные масляные фильтры интегрированы два важных компонента – обратный и перепускной клапаны, которые играют ключевую роль в обеспечении надежной работы двигателя. Рассмотрим их функциональность более подробно:
- Обратный клапан выполняет важную задачу в предотвращении обратного потока грязного масла из фильтра при остановке двигателя или в момент его технического обслуживания, особенно когда фильтр установлен крышкой вверх. Этот механизм предохраняет систему смазки от потери масла, поддерживая его заданное давление и предотвращая негативные последствия для двигателя.
- Перепускной клапан, в свою очередь, играет решающую роль при запуске двигателя в условиях холодной погоды. Он обеспечивает прохождение масла, минуя фильтр, чтобы обеспечить эффективную смазку в первые моменты работы двигателя. Кроме того, перепускной клапан защищает фильтрующий элемент от повреждений, предотвращая превышение давления в системе. Это особенно важно в условиях, когда масло обладает высокой вязкостью, обеспечивая надежное функционирование двигателя в различных эксплуатационных условиях. Таким образом, совместное действие обратного и перепускного клапанов обеспечивает оптимальную работу масляной системы и продлевает срок службы двигателя.
Регулирующий клапан в системе масляной смазки
Проектирование масляного насоса в смазочной системе учитывает износ трущихся деталей двигателя на протяжении его жизненного цикла до момента капитального ремонта, включая функционирование на низких скоростях вращения. В ходе эксплуатации двигателя объем масла, предусмотренный конструкцией, часто оказывается избыточным.
Регулирующий клапан в системе масляной смазки применяется для поддержания оптимального давления масла и удаления его излишков, направляя их обратно в картер.
Установка клапана осуществлена внутри корпуса сервисного модуля, он размещен на масляном тракте после ЖМТ и до масляного фильтра. Дизайн клапана демонстрируется на схеме.
Клапан состоит из пружинящего плунжера с аннулярной выемкой. Внутри камеры пружины находится канал, ведущий в картерное пространство блока цилиндров. К аннулярной выемке плунжера подсоединяется канал из области грязного масла масляного фильтра. Управляющее чистое масло с давлением, соответствующим давлению в главной масляной магистрали блока цилиндров, подается в конец клапана по каналу из области чистого масла после фильтра.
Настройка клапана выполнена так, что его начальное открывание происходит при давлении 450…500 кПа (4,5–5,0 кгс/см2). Регулировка достигается за счет предварительного сжатия пружины. Когда давление после фильтра достигает заданного уровня, плунжер под действием управляющего чистого масла начинает перемещение, сжимая пружину, и связывает канал с непрофильтрованным маслом с каналом для сброса масла в картер.
Так, не востребованное в данный момент двигателем масло возвращается в картер, минуя масляный фильтр, что способствует уменьшению нагрузки на фильтрующий элемент и продлению его срока службы до следующей замены.
Рекомендации по смене моторного масла
Регулярная замена моторного масла – важный аспект технического обслуживания, направленный на поддержание оптимальной производительности и долговечности двигателя автомобиля. Согласно рекомендациям и установленным интервалам, первичную замену масла рекомендуется проводить после первых 500 часов работы двигателя или пробега в размере 15 000 км в городских и пригородных условиях. Для автомобилей, выполняющих дальние и международные поездки, рекомендуется проводить первичную замену масла после 25 000 км пробега.
Дополнительные замены масла следует осуществлять с периодичностью в каждые 1000 часов работы двигателя или после пробега в размере 30 000 км для городских и пригородных маршрутов. В случае автомобилей, выполняющих дальние и международные маршруты, рекомендуется проводить последующую замену масла после 50 000 км пробега. Все эти меры предпринимаются в соответствии с инструкциями по техническому обслуживанию, чтобы обеспечить оптимальное состояние и длительный срок службы двигателя вашего автомобиля.
Запчасти по теме: двигатели ЯМЗ-534, запчасти ЯМЗ-534, 536.
ООО ”Ярославский Дизельный двигатель”
Места установки датчиков двигателей ЯМЗ-5340, ЯМЗ-536
Места установки датчиков двигателей ЯМЗ-5340, ЯМЗ-536
Датчики, установленные на транспортных средствах, играют ключевую роль в обеспечении точного и надежного мониторинга различных параметров и функций двигателя. Их функциональность охватывает измерение таких важных характеристик, как давление, температура, частота вращения коленчатого вала, а также контроль управляющих величин, вроде положения педали акселератора и заслонки рециркуляции отработанных газов. Важной задачей этих датчиков является конвертация физических (например, давление и температура) или химических (концентрация вредных веществ в отработанных газах) параметров в электрические сигналы.
Более того, датчики семейства ЯМЗ-530. Их интеграция в единый комплекс обработки данных и управления создает устойчивый механизм контроля, обеспечивая оптимальную производительность и функционирование всего автомобиля.
На семействе двигателей ЯМЗ-530 точно определены и проиллюстрированы места установки датчиков. Несмотря на небольшие возможные отличия в расположении датчиков на конкретных двигателях, это разнообразие обусловлено спецификой каждого мотора и его функциональными особенностями.
Большинство датчиков и исполнительных механизмов, необходимых для эффективного управления работой двигателя, подключено к жгуту датчиков или форсунок. Хотя схема подключения остается единообразной для двигателей ЯМЗ-530, некоторые датчики, такие как те, которые связаны с электрической схемой транспортного средства (например, датчики педали акселератора), могут быть подключены к промежуточному жгуту. Учитывая, что пользователи могут использовать собственные промежуточные жгуты, схема подключения этих датчиков может немного отличаться в зависимости от модели двигателя и конфигурации транспортного средства.
На схемах наглядно представлют контакты (пины) датчиков, обозначенные специфическими значениями, такими как "1.81, 2.10, 3.09". Эти числа содержат в себе информацию о жгуте, к которому привязан каждый датчик, где цифры 1, 2 и 3 в начале обозначения указывают на соответствующий жгут:
- 1 – промежуточный жгут для транспортного средства;
- 2 – жгут датчиков;
- 3 – жгут форсунок.
Последующие две цифры после точки указывают на конкретные контакты (пины) в разъеме соответствующего жгута. Например, "2.10" означает, что контакт датчика частоты вращения распределительного вала соединен с контактом № 10 разъема 2 ЭБУ.
Причины отказов датчиков могут быть разнообразными и включают в себя следующие неисправности:
- Разомкнута или оборвана выходная цепь датчика. Это может произойти из-за механических повреждений проводов или соединений, что приведет к потере связи с системой.
- Короткое замыкание вывода датчика на "+" или на массу аккумуляторной батареи. Нежелательное короткое замыкание может вызвать перегрузку и повреждение датчика, а также негативно сказаться на электрической системе автомобиля.
- Показания датчика выходят за пределы установленного регламентированного диапазона. Это может быть вызвано износом датчика, его несоответствием или деформацией, что приведет к некорректной передаче данных.
Неисправности подобного рода могут существенно повлиять на функциональность системы, что в свою очередь окажет влияние на эффективность работы транспортного средства. Регулярная проверка и техническое обслуживание датчиков являются крайне важными шагами для обеспечения безопасной и стабильной эксплуатации автомобиля, предотвращая возможные проблемы и обеспечивая надежную работу системы.
Запчасти по теме: двигатели ЯМЗ-536, запчасти ЯМЗ-534, 536.
ООО ”Ярославский Дизельный двигатель”
Кнопка моторного тормоза ЯМЗ-53404, ЯМЗ-53604
Кнопка моторного тормоза ЯМЗ-53404, ЯМЗ-53604
Моторный тормоз представляет собой дополнительную тормозную систему, специально предназначенную для ограничения скорости на длительных спусках. Его функционирование осуществляется независимо от основной тормозной системы, что позволяет продлить срок службы тормозных накладок путем снижения износа и перегрева.
Для осуществления торможения транспортного средства можно использовать двигатель, выполняющий роль воздушного компрессора. Водитель, не прекращая сцепления, отпускает педаль акселератора, переводя двигатель в режим холостого хода. Эффективность такого метода увеличивается при использовании низших передач в трансмиссии. Однако этот способ обладает недостаточной силой торможения, особенно в случае транспортных средств большой массы.
Для повышения эффективности торможения двигателем устанавливают специальный моторный тормоз, который регулирует подачу топлива и положение заслонки в выпускном трубопроводе, создавая дополнительное сопротивление. При закрытии выпускного трубопровода заслонкой моторного тормоза возникает сопротивление движению поршня двигателя, что приводит к замедлению вращения коленчатого вала и передаче тормозного момента ведущим колесам через трансмиссию.
Управление моторным тормозом осуществляется с помощью кнопки, которая может быть либо нормально замкнутой либо разомкнутой. При нажатии на кнопку в электронном блоке управления происходит отправка сигнала о включении моторного тормоза, что приводит к активации электромагнитного клапана управления заслонкой моторного тормоза, снижению частоты вращения двигателя и закрытию заслонки в системе выпуска отработанных газов.
При возникновении проблем с отказом кнопки моторного тормоза ЭБУ не создает сигнал об ошибке на диагностическую лампу. Индикация на панели приборов, которая обычно указывает на включение моторного тормоза, также отсутствует. Кроме того, при неисправной кнопке двигатель перестает реагировать на педаль акселератора, а частота вращения коленчатого вала автоматически устанавливается на минимальное значение холостого хода.
Одной из возможных причин неисправности кнопки моторного тормоза, находящейся в нормально замкнутом состоянии, может быть обрыв контакта. При обрыве контакта (например, когда кнопка застревает в нажатом положении, контакты окисляются, или провод обрывается), моторный тормоз активируется, и двигатель функционирует на ограниченной частоте вращения коленчатого вала, соответствующей минимальному значению холостого хода.
Еще одной возможной причиной неисправности кнопки моторного тормоза, находящейся в нормально разомкнутом состоянии, может быть наличие постоянного контакта (например, когда кнопка застревает в нажатом состоянии). Даже если один провод отключен от контакта кнопки, моторный тормоз отключается, и двигатель продолжает функционировать без ограничения частоты вращения.
Чтобы устранить проблемы с контактом кнопки, в большинстве случаев достаточно 2–3 нажатий на нее.
Для диагностики неисправности кнопки моторного тормоза можно увеличить частоту вращения до 1500 оборотов в минуту и нажать на нее. Затем, не отпуская кнопку, нажмите на педаль акселератора. Если кнопка исправна, двигатель не будет реагировать на педаль акселератора.
Запчасти по теме: двигатели ЯМЗ-536, запчасти ЯМЗ-534, 536.
ООО ”Ярославский Дизельный двигатель”
Датчик положения педали тормоза ЯМЗ-53404, ЯМЗ-53604
Датчик положения педали тормоза ЯМЗ-53404, ЯМЗ-53604
Датчик положения педали тормоза является важным компонентом, обеспечивающим определение состояния педали тормоза. В зависимости от конкретной ситуации он может выполнять функции самостоятельного устройства, размещаемого под педалью тормоза, а также входить в состав выключателя стоп-сигнала, который известен как «лягушка» и встроен в контур низкого давления пневматической тормозной системы. На различных транспортных средствах могут быть установлены оба этих устройства: и датчик положения педали, и выключатель стоп-сигнала.
Кроме того, нажатие педали тормоза вызывает отключение некоторых функций, таких как системы круиз-контроля и контроля мощности.
В случае неисправности датчика положения педали тормоза ЭБУ сообщает об ошибке через диагностическую лампу. Если датчик или выключатель стоп-сигнала выходят из строя, двигатель перестает реагировать на педаль акселератора, а частота вращения коленчатого вала устанавливается на минимальную холостую частоту.
Для проведения диагностики неисправностей датчика необходимо учитывать его конкретную модель, поэтому для решения проблем с диагностикой следует обратиться к производителям транспортных средств. Если датчик поддается регулировке, важно настроить его согласно инструкции по эксплуатации транспортного средства.
Запчасти по теме: двигатели ЯМЗ-536, запчасти ЯМЗ-534, 536.
ООО ”Ярославский Дизельный двигатель”
Блок управления двигателем модели EDC7UC31-14.HO
Блок управления двигателем модели EDC7UC31-14.HO
Блок управления двигателем модели EDC7UC31-14.HO (Engine Control Unit или ECU) со встроенной системой охлаждения установлен на блоке цилиндров двигателя, размещенном слева. Электронный блок управления (ЭБУ) обозначается как 650.3763010 (от BOSCH – 0 281 020 111).
Основные задачи блока управления включают сбор информации от датчиков, ее анализ и управление исполнительными механизмами. Кроме того, ЭБУ двигателя может взаимодействовать с другими системами транспортного средства.
Структура и особенности
Печатная плата с электронными компонентами размещается в металлическом корпусе блока управления. Датчики, исполнительные механизмы и кабели подачи напряжения соединяются с блоком управления через герметичные многоштыревые разъемы 1–3. Все контакты в этих разъемах пронумерованы. Для охлаждения ЭБУ используется топливо, циркулирующее по внутреннему каналу корпуса.
На корпусе блока управления установлен датчик атмосферного давления, который участвует в коррекции подачи топлива при эксплуатации транспортного средства в горных условиях.
Основные технические характеристики
Масса блока управления – около 1,6 кг.
На блоке управления имеются следующие разъемы:
-
разъем 1 – разъем промежуточного жгута с 89 контактами;
-
разъем 2 – разъем жгута датчиков с 36 контактами;
-
разъем 3 – разъем жгута форсунок с 16 контактами.
К этим разъемам подключены:
-
17 аналоговых входов, 4 частотных входа и 14 цифровых входов для измерения параметров двигателя;
-
4 ШИМ-выхода для управления исполнительными механизмами;
-
8 (или 10 для двигателя ЯМЗ-536) высоковольтных выходов для управления форсунками;
-
8 дискретных выходов для управления реле и индикаторами, а также один частотный выход.
Время программирования при скорости передачи данных в размере 38,4 кбод составляет 490 секунд.
Напряжения питания, которое определяется на контактных разъемах ЭБУ, приведено следующим образом:
Номинальное напряжение:
-
VBAT+: +28,8 В (+14,4 В)
-
VBAT-: 0 В
Номинальная сила тока:
ЭБУ функционирует без нагрузки (при включенном T15):
-
менее 350 мА при VBAT+ = 12 В
-
менее 260 мА при VBAT+ = 24 В
ЭБУ в режиме ожидания (при выключенном T15):
-
менее 7,5 мА при VBAT+ = 24 В
Рабочий диапазон напряжения питания ЭБУ:
-
VBATstartmin (при холодном пуске двигателя): 6,0 В
-
VBAT (диапазон): 9,0 В – 32 В
-
VBATmax (не более 5 минут работы): 36,0 В (Tc < 40°C)
Что касается центрального процессора, он обладает следующими характеристиками:
-
Внутренняя флэш-память: 512 кБ
-
Частота: 56 МГц
-
Внешняя флэш-память: 2 МБ
-
Энергонезависимая память (EEPROM): 32 кБ
-
Температурный диапазон работы ЭБУ варьируется от -40 до +105°С, кратковременно может достигать +120°C.
Относительно интерфейсов связи – для взаимодействия ЭБУ двигателя с внешними устройствами применяются интерфейсы K-Line (для работы с диагностическим и инженерным оборудованием) и CAN (для работы с диагностическим и инженерным оборудованием, а также с другими ЭБУ транспортного средства).
Физический уровень K-Line описан в стандарте ISO 9141, а протокол передачи данных – в стандарте ISO 14230.
Физический, канальный и прикладной уровни CAN, используемого программного обеспечения ЭБУ двигателей ЯМЗ-530, подробно описаны в стандартах SAE J 1939.
Колодка диагностического разъема OBD-II с 16 контактами (2×8) для подключения диагностического оборудования имеет форму трапеции. Согласно схеме ЭБУ двигателя, она использует следующие контакты разъема:
-
4: «масса» кузова
-
5: сигнальное заземление
-
6: верхний провод CAN H (CAN High) высокоскоростной шины CAN Highspeed (ISO 15765-4, SAE-J2284)
-
7: K-Line (ISO 9141-2 и ISO 14230)
-
14: нижний провод CAN L (CAN Low) высокоскоростной шины CAN Highspeed (ISO 15765-4, SAE-J2284)
-
16: питание «+» от АКБ
Остальные контакты используются производителем транспортного средства.
Запчасти по теме: дизельные двигатели, топливная аппаратура.
ООО ”Ярославский Дизельный двигатель”
Коленчатый вал двигателей семейства ЯМЗ-530 CNG
Коленчатый вал двигателей семейства ЯМЗ-530 CNG

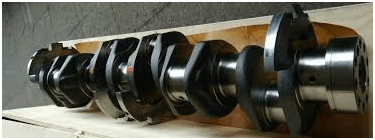

Коленчатый вал представляет собой металлическое изделие, которое создается методом ковки вместе с противовесами, без применения дополнительной обработки по противовесам и торцам щек.
Конструкция коленчатого вала основана на принципе полной опоры, при котором как коренные, так и шатунные шейки проходят закалку ТВЧ вместе с галтелями. Он устанавливается в блок двигателя на коренные шейки через коренные подшипники скольжения, а смазка шатунных подшипников осуществляется через сверления в шейках. Кроме того, коленчатый вал динамически отбалансирован для обеспечения наилучшей работы.
Для обеспечения точной фиксации коленчатого вала в двигателе используются две специально формированные шайбы упорного подшипника, которые имеют форму, напоминающую подкову. Эти шайбы устанавливаются в специальные выточки и пазы упорной крышки коренного подшипника.
Манжеты, установленные спереди и сзади для герметизации коленчатого вала, имеют конструкцию лепесткового типа с уплотняющей рифленой кромкой из фторопласта PTFE. Их монтаж и демонтаж требуют особого внимания, чтобы обеспечить надлежащую герметичность.
Коленчатый вал также оборудован шестерней на своем хвостовике. На выступе носка коленчатого вала устанавливаются гаситель крутильных колебаний и фланец для отбора мощности. Крепление этих деталей производится с помощью шести болтов с внутренней звездочкой, аналогичных тем, что применяются для крепления маховика. Маховик при этом устанавливается на хвостовик коленчатого вала.
При изготовлении на площадке противовеса последней щеки коленчатого вала автоматически наносится видимая маркировка, содержащая информацию о дате производства, серийном номере и характеристиках диаметров шатунных и коренных шеек.
Необходимо отметить, что при обработке шеек на ремонтные размеры не допускается прожигов по шейкам, галтелям и торцам щек. Наличие незамеченных трещин может послужить причиной быстрой поломки вала. Правильная эксплуатация поможет продлить срок службы вала не менее срока службы двигателя.

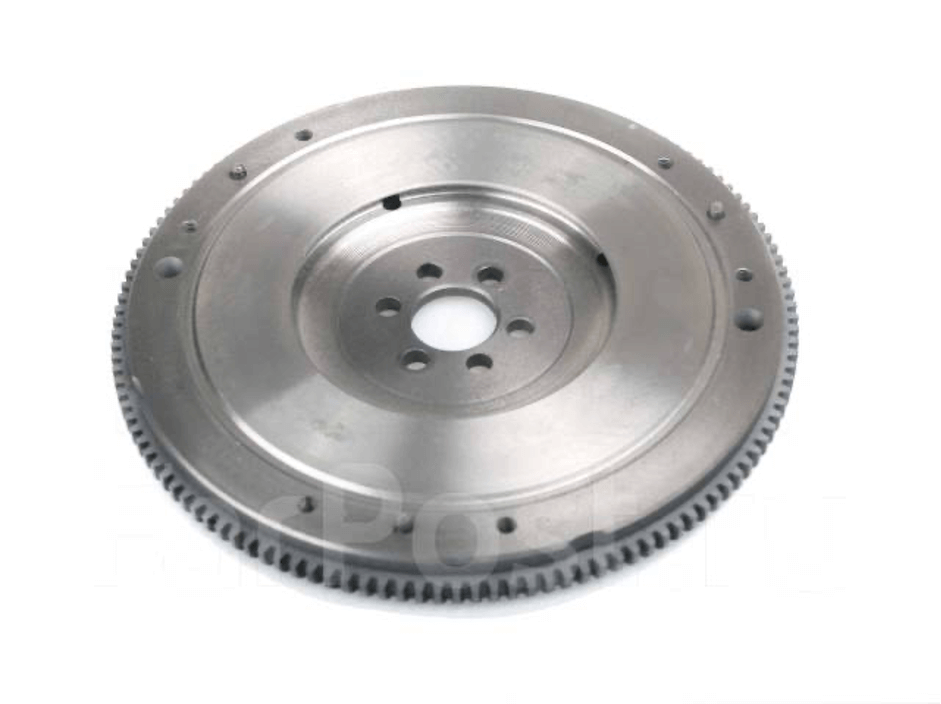

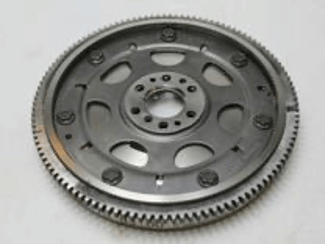

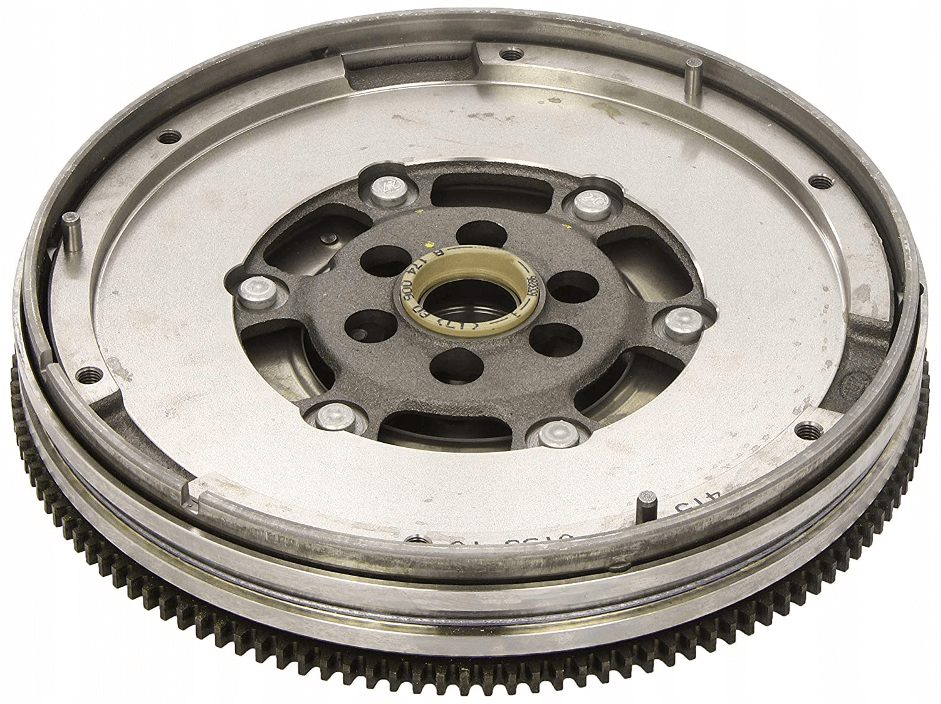

Маховик – это ключевой элемент двигателя, который изготовлен из высококачественного серого чугуна и оборудован прочным стальным зубчатым венцом, обеспечивающим эффективный и надежный пуск двигателя при помощи стартера.
Конструкция маховика тщательно адаптирована для установки сцепления типоразмера "362" в картер по стандарту SAE-3, что гарантирует идеальную совместимость и бесперебойную работу в широком спектре условий эксплуатации.
Для обеспечения плавной и безупречной работы двигателя маховик проходит динамическую балансировку отдельно от самого вала. Специальные резьбовые отверстия М8 предусмотрены для удобного демонтажа и обслуживания данного компонента. На внешней поверхности маховика насчитывается 58 отверстий, предназначенных для точного контроля работы двигателя, а также имеется метка ВМТ первого цилиндра, что облегчает процесс установки и настройки.
С другой стороны, маховик, соответствующий стандарту SAE-3, имеет маркировку "ЯМЗ-5340" и надежно крепится к заднему торцу коленчатого вала при помощи 10 болтов, проходящих через специальную закаленную общую пластину, обеспечивая прочное и безопасное соединение без необходимости дополнительной контровки.
Гаситель крутильных колебаний, который является демпфером жидкостного типа, оборудован встроенным шкивом для поликлинового ременного привода сзади. Это важное устройство требует бережного обращения, так как даже малейшие повреждения, такие как вмятины и забоины, могут существенно повлиять на его работу.
Для проверки работоспособности демпфера требуется специализированный стенд. Особое внимание следует уделять эксплуатации двигателя с исправным гасителем, поскольку неисправности могут привести к серьезным поломкам коленчатого вала, важно регулярно контролировать состояние этого важного компонента.
Запчасти по теме: двигатели ЯМЗ-534, запчасти ЯМЗ-534, 536.
ООО ”Ярославский Дизельный двигатель”

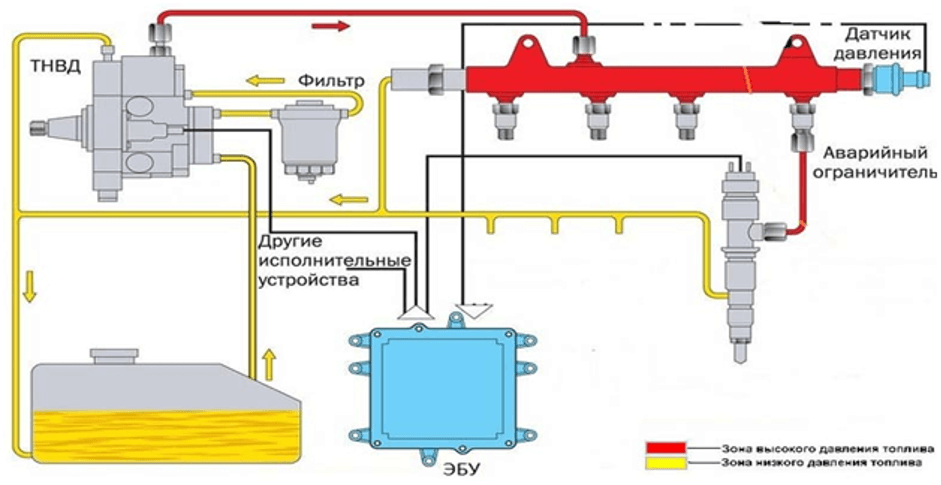

Датчик давления топлива в рампе двигателей ЯМЗ-5340, ЯМЗ-536
Датчик давления топлива в рампе двигателей ЯМЗ-5340, ЯМЗ-536
Содержание
Датчик давления топлива поставляется вместе с рампой и располагается в ее торцевой части. Его назначение – точное и быстрое измерение показателей в контуре высокого давления двигателя. На основании полученных данных блок управления может поддерживать заданное давление топлива в системе. Это, в свою, очередь, уменьшает шумы и выбросы вредных веществ при сохранении мощности двигателя.
Рабочие характеристики
Основные параметры датчика следующие:
- диапазон измерений – от 0 до 200 мПа;
- диапазон температур – от –40 до +130 °С;
- номинальный ток питания – 12,0 мА;
- напряжение питания Us – 5 В;
- выходное напряжение – 0,61-0,92 Us;
- резьба М18х1,5.
Разъем и контакты
Схема контактов датчика давления топлива в рампе двигателей ЯМЗ-5340, ЯМЗ-536 изображена на схеме ниже.
Нумерация контактов:
- 1 (провод 2.12) – масса;
- 2 (провод 2.14) – выходной сигнал;
- 3 (провод 2.13) – питание (+5 В).
Что будет при отказе датчика?
Сбой в работе датчика давления топлива в рампе дает команду ЭБУ снизить крутящий момент двигателя, а также частоту вращения (на холостом ходу она будет составлять до 1800 об/мин). Давление на любом скоростном режиме будет равно 88-92 МПа, предохранительный клапан окажется в открытом положении. На панели загорится индикатор ошибки.
Порядок диагностики
Если система фиксирует сбой датчика, следует предпринять такие действия:
- провести диагностику ЭБУ на наличие ошибок;
- проверить кабель и соединительные провода на наличие обрывов;
- подсоединить датчик к источнику питания (260 мА, 5 В) с помощью жгута и замерить напряжение на выходе при нулевом давлении в рампе;
- показатель 0,5 ± 0,2 В является нормой, значения за пределами этого диапазона говорят о неисправности датчика;
- если по итогам диагностики выявлена поломка, вся рампа вместе с датчиком подлежит замене.
Запчасти по теме: двигатели ЯМЗ-536, запчасти ЯМЗ-534, 536.
ООО ”Ярославский Дизельный двигатель”
Датчик давления и температуры топлива двигателей ЯМЗ-5340, ЯМЗ-536
Датчик давления и температуры топлива двигателей ЯМЗ-5340, ЯМЗ-536
Датчик давления и температуры топлива двигателя смонтирован на корпусе фильтра тонкой очистки и располагается над его входом. По конструкции и принципу действия он идентичен датчику масла, фактически эти устройства являются взаимозаменяемыми. Показания датчика сигнализируют водителю о необходимости заменить сменные фильтры предварительной и тонкой очистки топлива в случае их загрязнения. Значения температуры топлива, зафиксированные устройством, влияют на работу устройства облегчения пуска.
Рабочие характеристики
Основные параметры датчика:
- диапазон давлений – от 50 до 1000 кПа;
- диапазон температур – от –40 до +125 °C;
- номинальный ток питания – 9,0 мА;
- напряжение U5 – 5 В;
- сопротивление нагрузки – 5 кОм;
- сопротивление для заземления – 10 кОм;
- время отклика – 1 мс;
- верхний предел при US = 5 В – 0,3 В;
- нижний предел при US = 5 В – 4,8 В
- сопротивление в рабочих условиях +20 °C – 2,5 кОм ± 6 %;
- нижний допуск при 100 °C – 0,186 кОм ± 2%.
Разъем и контакты
Схема контактов датчика давления и температуры топлива двигателей ЯМЗ-5340, ЯМЗ-536 изображена на схеме ниже.
Нумерация контактов:
- Контакт 1 (провод 2.17) – масса;
- Контакт 2 (провод 2.35) – выходной сигнал температуры;
- Контакт 3 (провод 2.16) – питание датчика (+5 В);
- Контакт 4 (провод 2.21) – выходной сигнал давления.
Что будет при отказе датчика?
Сбой датчика температуры и давления топлива не оказывает влияния на мощность и крутящий момент двигателя, а также не влечет необходимость аварийной остановки. Мощность двигателя будет снижена при превышении температурным показателем отметки в 70 °С.
В случае отказа датчика система установит следующие значения: давление – 1000 кПа, температура – 60 °С. Водитель ТС увидит индикацию неисправности на панели.
Диагностика
Если датчик давления топлива демонстрирует результат более 800 кПа на прогретом двигателе, следует заменить загрязненный сменный фильтр тонкой очистки топлива. Если этот показатель опускается ниже отметки в 500 кПа, замене подлежит сменный фильтр системы предварительной очистки. Двигатель автомобиля с загрязненными фильтрами будет работать в режиме сниженной мощности до устранения неполадок.
Запчасти по теме: двигатели ЯМЗ-536, запчасти ЯМЗ-534, 536.
ООО ”Ярославский Дизельный двигатель”
Датчик давления и температуры наддувочного воздуха двигателей ЯМЗ-5340, ЯМЗ-536
Датчик давления и температуры наддувочного воздуха двигателей ЯМЗ-5340, ЯМЗ-536
Содержание
Датчик давления и температуры воздуха наддува располагается на впускном патрубке головки цилиндров и предназначен для контроля значений температуры и абсолютного давления смеси наддувочного воздуха и ОГ во впускном коллекторе. Эти показатели затем используются электронным блоком управления ТС для следующих процессов:
- получения данных о работе радиатора отработавших газов и контроль их рециркуляции;
- измерения MAF (массового расхода воздуха);
- регуляции цикловой подачи с целью уменьшения дымообразования;
- работы устройств облегчения пуска и др.
Где применяется
Датчики давления и температуры наддувочного воздуха совместимы с различными моделями автомобилей с модификациями двигателей ЯМЗ :
- ЯМЗ-536;
- ЯМЗ-536-10;
- ЯМЗ-5344-10, 53442;
- ЯМЗ-536-40, 5362;
- ЯМЗ-53402;
- ЯМЗ-5341-10, 5342, 5344;
- ЯМЗ-536-100;
- ЯМЗ-5347-10, 53472.
Рабочие характеристики
Основные параметры датчика:
- диапазон давлений – от 50 до 400 кПа;
- диапазон температур – от –40 до +130 °C;
- номинальное напряжение питания US – 5 В;
- ток питания при Us = 5В – 9,0 мА (номинальный), крайние значения – от 6,0 до 12,5 мА;
- ток выходной нагрузки – от -1 до 0,5 мА;
- сопротивление нагрузки – 5 кОм;
- сопротивление для заземления – 10 кОм;
- время отклика – 1 мс;
- верхний предел при US = 5 В – 0,3 В;
- нижний предел при US = 5 В – 4,8 В.
Зависимости сопротивления от температуры:
Разъем и контакты
Схема контактов датчика давления и температуры наддувочного воздуха двигателей ЯМЗ-5340, ЯМЗ-536 изображена на схеме ниже.
Нумерация контактов:
- Вывод 1 (провод 047) – масса;
- Вывод 2 (провод 009) – выходной сигнал температуры;
- Вывод 3 (провод 052) – питание (+5 В);
- Вывод 4 (провод 010) – выходной сигнал давления.
Что будет при отказе датчика?
Неисправность датчика не приводит к аварийной остановке двигателя, однако влечет за собой ограничение его крутящего момента: до 60 % для грузовиков, 70 % – для автобусов. Максимальные обороты на холостом ходу – 2000 об/мин. Это ограничение действует на любом скоростном режиме, однако не распространяется на спецтехнику (например, автомобили МЧС).
ЭБУ при сбое датчика устанавливает температуру наддувочного воздуха на уровне 30 °С, давление приводится к значению 40 кПа. В память блока управления заносится нестираемая запись об ошибке, а на приборной панели загорается предупреждающий индикатор.
Порядок диагностики
Для проверки исправности датчика при наличии записи об ошибке делают следующее:
- подключают датчик к постоянному источнику тока с напряжением 5 В;
- измеряют выходное напряжение при температуре 20 °С и атмосферном давлении (1000 мбар, или 100 кПа);
- сверяют данные измерений с нормативным диапазоном: датчик исправен, если в указанных условиях напряжение на выходе лежит в пределах 1,07 В ± 2 %;
- проверяют состояние разъема и контактов датчика.
Если измерение выявляет неисправность устройства или разъема, деталь подлежит замене.
Запчасти по теме: двигатели ЯМЗ-536, запчасти ЯМЗ-534, 536.
ООО ”Ярославский Дизельный двигатель”
Датчик давления и температуры масла двигателей ЯМЗ-5340, ЯМЗ-536
Датчик давления и температуры масла двигателей ЯМЗ-5340, ЯМЗ-536
Содержание
Датчик давления и температуры масла двигателя располагается в масляном канале корпуса шестерен и предназначен для измерения данных показателей в главной масляной магистрали. В зависимости от частоты вращения коленвала предупреждение может сработать при понижении давления до разного уровня. Если значения давления масла опускаются ниже установленной нормы или происходит перегрев масла свыше 120 °C, срабатывает датчик, и ЭБУ подает сигнал на снижение мощности двигателя.
Где применяется
Датчики устанавливаются на рядные моторы ЯМЗ-5340, ЯМЗ-536 следующих типов ТС:
- тягачи, самосвалы, шасси, автопоезда МАЗ;
- грузовые автомобили марок КрАЗ, УРАЛ;
- автобусы ПАЗ-3204, ПАЗ-320412, ПАЗ-4234, ПАЗ-3204-02, ПАЗ-3337, ПАЗ-32053, а также КАВЗ-4235, ЛиАЗ-5256, ЛиАЗ-5296, ЛиАЗ-5293;
- снегоболотоходы массой до 10 т;
- некоторые модели автогрейдеров;
- речные катера и др.
Рабочие характеристики
Основные параметры датчика:
- диапазон давлений – от 50 до 1000 кПа;
- ток питания 9,0 мА (номинальный), крайние значения – от 6,0 до 12,5 мА;
- номинальное напряжение Us – 5 В;
- сопротивление нагрузки – 5 кОм;
- сопротивление для заземления – 10 кОм;
- время отклика – 1 мс;
- верхний предел при US = 5 В – 0,3 В;
- нижний предел при US = 5 В – 4,8 В.
Характеристики датчика температуры:
- диапазон температур – от –40 до +125 °C;
- номинальное напряжение – 1 кОм от источника питания 5 В или от источника постоянного тока ≤ 1 мА при измерении для проверки датчика;
- сопротивление в рабочих условиях +20 °C – 2,5 кОм ± 6 %;
- нижний допуск при 100 °C – 0,186 кОм ± 2%.
Зависимости сопротивления от температуры:
Разъем и контакты
Схема контактов датчика давления и температуры масла двигателей ЯМЗ-5340, ЯМЗ-536 изображена на схеме ниже.
Нумерация контактов:
- 1 (провод 2.24) – масса;
- 2 (провод 2.28) – выход температуры;
- 3 (провод 2.32) – питание;
- 4 (провод 2.27) – выход давления.
Порядок установки
Чтобы самостоятельно смонтировать датчик давления и температуры масла, необходимо навернуть на установочные шпильки гайки крепления М6х1-6Н и совместить с ними отверстия датчика. После этого гайки затягиваются c использованием ключа S=10.
Что будет в случае отказа датчика?
Сбой датчика давления и температуры масла не представляет угрозы для двигателя, его мощность и частота останутся без изменений. Аварийная остановка ТС также не потребуется. Управляющий блок, зафиксировав отказ датчика, выставит температуру масла, соответствующую этому показателю для охлаждающей жидкости, а давление приведет к атмосферному. При этом на панели загорится индикатор, предупреждающий водителя о неисправности устройства.
Запчасти по теме: двигатели ЯМЗ-536, запчасти ЯМЗ-534, 536.
ООО ”Ярославский Дизельный двигатель”
Снятие и установка генератора двигателя WeiChai WP12
Снятие и установка генератора двигателя WeiChai WP12
Содержание
Генератор является центральным компонентом любого транспортного средства. Он отвечает за конвертацию механической энергии, получаемой от вращения коленчатого вала двигателя, в электрическую, необходимую для постоянного электроснабжения автомобиля.
Несмотря на строгие требования к надежности генератора, возможна необходимость его ремонта или демонтажа для технического обслуживания других частей двигателя.
Перед началом работы необходимо освободить генератор от приводных ремней.
Удаление приводных ремней и регулировочных устройств WeiChai WP12
Чтобы демонтировать приводные ремни генератора, вентилятора и компрессора кондиционера, выполните следующие действия:
- Используя специальный ключ, переместите регулировочные ролики.
- Демонтируйте приводные ремни вентилятора, генератора и компрессора кондиционера.
- Открутите болты регулировочных устройств приводных ремней вентилятора и компрессора кондиционера и демонтируйте их.
- Открутите болты промежуточных роликов и демонтируйте их вместе с подшипниками.
Теперь, когда приводные ремни и регулировочные устройства демонтированы, можно приступить к демонтажу генератора.
Демонтаж генератора WeiChai WP12.430E50
Следует помнить, что процесс демонтажа генератора может потребовать специализированных инструментов и определенного уровня опыта. Если вы не уверены в своих навыках, рекомендуется обратиться к специалисту:
- Отключите батарею. Это необходимо для предотвращения короткого замыкания или повреждения электронных компонентов.
- Отсоедините провода от генератора. Обычно это клемма B+ (плюсовая) и клемма D+ (индикатор зарядки).
- Ослабьте болты крепления генератора и демонтируйте генератор с двигателя.
Установка нового генератора
Процесс установки нового генератора является обратным процессу его демонтажа:
- Установите новый генератор на двигатель и закрепите его с помощью болтов.
- Подключите провода к генератору: плюсовой провод к клемме B+ и провод индикатора зарядки к клемме D+.
- Установите приводные ремни и регулировочные устройства, следуя инструкциям по установке.
- Подключите батарею.
Запустите двигатель и проверьте правильность работы нового генератора. Используйте мультиметр для проверки напряжения на батарее при работающем двигателе. Нормальное напряжение должно находиться в диапазоне 13,5–14,5 вольт.
Разборка генератора двигателя WeiChai WP12
Чтобы начать процесс разборки генератора переменного тока, необходимо начать с откручивания болта и гайки.
Затем, чтобы продолжить с демонтажем кронштейна генератора, открутите болты.
Установка генератора двигателя WeiChai WP12
Процесс установки генератора обратно в систему также не должен вызывать проблем:
- Закрепите кронштейн генератора на блоке двигателя.
- Вставьте и надежно затяните болты для крепления кронштейна.
- Поместите генератор на предназначенное место.
- Вставьте два болта в соответствующие отверстия и затяните их.
Далее устанавливаем ремни приводов устройств в порядке, обратном порядку их снятия. Затягивание болтов крепления устройств для натяжения ремней приводов вентилятора и водяного насоса следует проводить с моментальным крутящим моментом Мкр.макс = 46 Н.м. После этого затяните болты генератора и компрессора кондиционера воздуха.
Автоматическая регулировка натяжения ремня осуществляется системой натяжения.
Замена генератора на двигателе WeiChai WP12.430E50 успешно завершена!
Запчасти по теме: двигатели Weichai, запчасти Weichai.
ООО ”Ярославский Дизельный двигатель”
Снятие топливного насоса в дизельном двигателе серии WP12 Евро IV
Снятие топливного насоса в дизельном двигателе серии WP12 Евро IV
ТНВД является одной из самых ценных и сложных деталей дизельного двигателя, чрезвычайно восприимчивой к качеству применяемого топлива и смазочных веществ. Основополагающей причиной выхода из строя насоса высокого давления зачастую становится загрязнение плунжеров, расположенных в гильзах с узкими допусками, величина которых определяется в микронах. Находящиеся в некачественном дизельном топливе твердые частицы могут вызвать повреждение ТНВД. Воду, которая может присутствовать в топливе, нельзя недооценивать. Вода уничтожает защитную масляную пленку, образующуюся на деталях узла, что в конечном итоге может привести к заклиниванию элементов ТНВД.
Тем не менее, трудности с ТНВД на моторах Weichai WP7.270E51, WP7.300E51, WP10NG280E51, WP12.430E50 могут быть связаны не только с загрязнением, но и с физическим износом частей и повреждением корпуса насоса. При обнаружении неисправности деталь необходимо заменить – выбрать ее можно в нашем каталоге запчастей Weichai.
Как правило, дефект ТНВД приводит к непостоянной подаче топлива в инжекторы двигателя и к уменьшению его объема. Чтобы установить, что узел работает нестандартно, не нужно ждать поломки. Следующие признаки указывают на проблемы с ТНВД и с топливной системой в общем:
- увеличение расхода топлива;
- нестабильность работы двигателя на малых оборотах;
- сложности при запуске двигателя;
- перегрев двигателя;
- течь топлива;
- падение мощности и эффективности дизельного двигателя;
- усиление дымности выхлопных газов;
- появление аномальных шумов во время работы двигателя.
Причины неисправности насоса могут быть различными, поэтому в большинстве случаев потребуется демонтаж ТНВД моторов серии WP12 Евро IV и анализ узла на предмет механических и других повреждений деталей.
Демонтаж топливного насоса высокого давления с двигателя
Снятие ТНВД может стать необходимым не только для выявления и последующего устранения поврежденных деталей, но и для диагностики форсунок и корректировки работы газораспределительного устройства. Процесс демонтажа ТНВД является довольно трудозатратным, и не каждый владелец автомобиля может справиться с этой задачей. Минимально необходимым требованием для выполнения этой операции является наличие определенного опыта в области авторемонта.
Процедура снятия ТНВД осуществляется в несколько этапов. В зависимости от модели насоса последовательность действий и некоторые нюансы процесса могут иметь отличия. Помимо обычных ключей для демонтажа ТНВД потребуются специальные инструменты: шестерни для вращения коленвала, устройства для фиксации, клинья, съемники приводных шестерен, шлицевые ключи и другие специальные приспособления. Именно поэтому при снятии насоса рекомендуется использовать специализированный набор инструментов.
Перед тем как начать снимать топливный насос, необходимо установить поршень первого цилиндра в положение верхней мертвой точки (ВМТ). Для этого нужно вращать коленвал до момента, пока метка на маховике не будет соответствовать указателю на закрывающей пластине смотрового отверстия.
Следует снять крышки клапанов с первого и шестого цилиндров, а затем определить, в каком из них находится такт сжатия — первом или шестом (зазор определяется между впускным клапаном цилиндра, находящегося в фазе сжатия, и коромыслом). Для впускного клапана дизельных двигателей WP12 установленный зазор составляет 0,4 мм, а для выпускного — 0,6 мм. Если фаза сжатия находится в шестом цилиндре, коленвал следует повернуть на 360°.
- Следует снять крышки клапанов с первого и шестого цилиндров, а затем определить, в каком из них находится такт сжатия — первом или шестом (зазор определяется между впускным клапаном цилиндра, находящегося в фазе сжатия, и коромыслом). Для впускного клапана дизельных двигателей WP12 установленный зазор составляет 0,4 мм, а для выпускного — 0,6 мм. Если фаза сжатия находится в шестом цилиндре, коленвал следует повернуть на 360°.
- Отверните две гайки, крепящие ТНВД.
- Используя удлинитель для отвертывания гаек и болтов WP04/06-13, отверните третью гайку, расположенную за насосом.
- Снимите ТНВД.
Детали, не пригодные для ремонта, следует заменить на новые. Их можно найти в разделе запчастей для топливной системы двигателей WeiChai моделей WP7.270E51, WP7.300E51, WP10NG280E51, WP12.430E50.
Запчасти по теме: двигатели Weichai, запчасти Weichai.
ООО ”Ярославский Дизельный двигатель”
Недостаточная мощность двигателя Weichai WP12 Евро IV
Недостаточная мощность двигателя Weichai WP12 Евро IV
Содержание
Весьма распространенной причиной перегрева дизельного двигателя и отсутствия необходимой тяги является снижение эффективности фильтров для грубой и тонкой очистки топлива.
Есть много факторов, из-за которых дизельный двигатель не может достичь максимальной мощности при определенных оборотах. Например, если он начинает работать неравномерно при переходе на высокие обороты, проводится пошаговая проверка, включающая диагностику следующих компонентов:
- фильтры для грубой и тонкой очистки топлива;
- турбокомпрессор;
- газораспределительный механизм.
Обычно диагностику начинают с проверки фильтров. Сперва отключают топливную магистраль от штуцера фильтра тонкой очистки и погружают её в емкость с чистым топливом. Затем запускают двигатель и тестируют его на всем спектре оборотов. В случае выявления неисправности фильтра его необходимо заменить – выбрать фильтр можно в каталоге запчастей Weichai на нашем сайте.
Если двигатель до сих пор не обеспечивает нужную тягу, проводится очистка фильтрующих элементов в баке, а затем повторно прокачивают и проверяют компоненты топливной системы дизельных двигателей Weichai.
На последующем этапе осуществляется проверка компрессии в цилиндрах. Этот параметр может быть обусловлен разными факторами, например, неисправностью гидрокомпенсаторов, засорением грязным маслом или дефектами всей цилиндро-поршневой группы.
Недостаток требуемой мощности в дизельных двигателях Weichai WP12 серии Евро IV
Это может быть результатом неисправности двигателя. Если ЭБУ (электронный блок управления) выявит дефект двигателя, он не прекратит его работу немедленно, но ограничит его мощность до 1500 об/мин. Это дает возможность транспортному средству добраться до ближайшей сервисной станции.
Неполадки инжектора
Проблемы с инжектором обычно классифицируются на механические и связанные с проводами:
- Механические проблемы. Застревание иглы инжектора может произойти из-за загрязнения дизельного топлива или коррозии от воды (важно: ЭБУ может не отправлять сигналы предупреждения!).
- Дефекты проводки. Из-за вибраций, износа и прочего провода могут порваться или потерять изоляцию, соприкасаясь с крышкой цилиндра, что вызывает короткое замыкание. ЭБУ может отправлять сигналы предупреждения.
Чрезмерные температуры воды, масла, наддувочного воздуха
При чрезмерно высоких температурах воды, масла или воздуха наддува ЭБУ может активировать функцию защиты от перегрева и ограничить мощность двигателя.
Перед тем как устранять неполадки, нужно проверить датчики и приборы.
Причины повышенной температуры воды и методы устранения:
- Низкий уровень воды в расширительном бачке: проверьте на утечки и при необходимости добавьте воду.
- Недостаточная скорость вращения вентилятора или его полное отсутствие: проверьте детали привода.
- Загрязнение расширительного бачка: проверьте бачок и при необходимости очистите или отремонтируйте его.
- Ослабление ремня водяного насоса: отрегулируйте натяжение в соответствии с требованиями.
- Повреждение лопастей водяного насоса, износ лопастей: проверьте, отремонтируйте или замените при необходимости.
- Дефект термостата: замените его.
- Повреждение уплотнительных элементов водяного патрубка, попадание воздуха: проверьте водопровод, соединения, шайбы, замените поврежденные компоненты.
Причины повышенной температуры масла и методы устранения:
- Недостаточный уровень масла или его полное отсутствие в поддоне картера: проверьте уровень масла и места утечек, отремонтируйте и добавьте масло при необходимости.
- Повышенная температура воды: выявите и устраните причины, указанные выше.
- Загрязнение масляного радиатора: проверьте и очистите при необходимости.
Причины повышенной температуры воздуха наддува и методы устранения: проверьте теплоотводящую способность радиатора.
Несоответствие синхронизационных сигналов
Когда возникает данная проблема, как правило, сигналы с одного из датчиков отсутствуют. Важно декодировать мигающий код с помощью индикаторной лампы и, используя специальную таблицу, определить точные причины проблемы и способы их устранения.
Неисправность устройства для измерения расхода
Устройство для измерения расхода – это исполнительный элемент, отвечающий за контроль давления в топливном аккумуляторе, который установлен на ТНВД. Если данный блок функционирует некорректно, ТНВД не способна подавать топливо под нужным давлением. В таком случае обычно происходит открытие сливного клапана топливного аккумулятора, и дизельный двигатель начинает издавать шум. Такой эффект также может быть вызван поломкой датчика давления топливного аккумулятора.
Метод устранения: произвести ремонт трубопровода, подтвердить поломку устройства для измерения расхода или датчика давления топливного аккумулятора, после чего сообщить об этом в представительство компании.
Утечка в топливной магистрали (вызывает неправильные колебания давления топлива в топливном аккумуляторе)
В процессе использования автомобиля может возникнуть нестабильность скорости движения.
Метод устранения: сначала нужно отключить электропитание, а затем вновь запустить двигатель, а если проблема не исчезнет, следует проверить герметичность топливной магистрали.
Неисправность сенсора
Сенсор давления впускного воздуха используется ECU для определения объема поступающего воздуха (установлен на впускной трубе). Сенсор температуры воды необходим для определения тепловой нагрузки двигателя (установлен на водяном насосе), а сенсор давления топлива служит для определения давления топлива (установлен на трубе топливного аккумулятора).
Метод устранения неисправности: требуется провести проверку сенсоров температуры, давления впускного воздуха, температуры воды и давления топлива, а также убедиться в надежности крепления разъемного блока.
Запчасти по теме: двигатели Weichai, запчасти Weichai.
ООО ”Ярославский Дизельный двигатель”
Замена клинового ремня на двигателях Weichai серии WP12 Евро IV
Замена клинового ремня на двигателях Weichai серии WP12 Евро IV
Содержание
Ремень с клиновидным или поликлиновым профилем является ключевым элементом приводных ремней дизельного двигателя Weichai WP12 Евро IV (WP7.270E51, WP7.300E51, WP10NG280E51, WP12.430E50), играя роль вспомогательного компонента, отвечающего за корректную работу навесного оборудования двигательного блока автомобиля, такого как водяной насос, кондиционер, генератор, гидроусилитель.
Принцип работы ремня заключается в передаче крутящего момента от двигателя во время его функционирования. Начальный крутящий момент передается от коленвала, а затем, с использованием ремней и шкивов, распределяется на вспомогательные электроприборы, находящиеся в моторном отсеке автомобиля.
Например, клиноремень с V-образным сечением обеспечивает передачу крутящего момента на шкивы дополнительного оборудования транспортного средства. Данный механизм передачи крутящего момента классифицируется как клиноременная передача.
Такая конфигурация ремня часто используется для передачи крутящего момента от двигателя к электрогенератору, задачей которого является зарядка аккумулятора.
Генерация электроэнергии генератором обеспечивает работу всей электросистемы транспортного средства.
Важно следить за состоянием комплектующих и своевременно менять вышедшие из строя детали – купить запчасти Weichai можно на нашем сайте.
Как определить, когда нужна замена приводных ремней на дизельных двигателях серии Weichai WP12 Евро IV
Клиновой ремень (AVX 13-925) подвергается значительному стрессу и постоянным колебаниям температуры. Обычно он изготовлен из уплотненного каучука и металлической основы, что гарантирует его надежность и продолжительность эксплуатации. Также многие ремни включают в свой состав устойчивую текстильную нить, что позволяет ремню передавать большой крутящий момент.
Если вы случайно обнаружили скрип или свист из моторного отсека автомобиля, настоятельно рекомендуем уделить внимание этому вопросу. Имейте в виду, что посторонний шум из моторного отсека не только вызывает дискомфорт, но и может сигнализировать о более серьезной проблеме. Если из моторного отсека доносится скрип или свист, это указывает на то, что приводной ремень скользит по шкивам. Например, если ремень стал старым, его натяжение может существенно ослабнуть, что приводит к скольжению и появлению звука визга во время работы двигателя.
Обычно когда ремень изношен или его натяжение ослабло, в дождливую и холодную погоду такие проявления, как скольжение или свист, только усиливаются, потому что ремень теряет сцепление с шкивом из-за влажности.
Замена клинового ремня на дизельных двигателях Weichai серии WP12 Евро IV
Порядок действий при замене клинового ремня и водяного насоса:
- В первую очередь вам понадобится рожковый ключ с шириной губок 16 мм. С его помощью ослабьте болты и гайки, фиксирующие генератор, после чего снимите ремень.
- Затем замените изношенный ремень на новый и затяните болты и гайки генератора.
- Следующий этап – замена водяного насоса. Используя тот же рожковый ключ 16 мм, ослабьте болт, который фиксирует генератор.
- Далее вам потребуется отвертка, чтобы ослабить хомуты на резиновом патрубке водяной трубы.
- После этого воспользуйтесь торцовым ключом 13 мм для того, чтобы открутить болт водяного патрубка и снять его.
- Затем, используя рожковый ключ 13 мм, открутите все шесть гаек, которыми закреплен водяной насос.
- Теперь можно аккуратно снять деталь.
- Необходимо очистить поверхность водяного насоса от остатков старой прокладки и других загрязнений.
- Далее, с помощью рожкового ключа 13 мм, установите новый водяной насос и затяните все шесть гаек. Обратите внимание, что одна из них находится внутри.
Перед установкой внутрь водяного насоса необходимо добавить примерно 120 см3 универсальной литиевой смазки для автомобилей. Не забывайте регулярно дозаправлять ее через масленку.
- Используя рожковый ключ 13 мм, установите водяной патрубок и затяните два болта. После этого установите резиновый шланг.
- В завершение работы используйте рожковый ключ 16 мм и железный пруток для того, чтобы установить ремень, отрегулировать его натяжение и затем затянуть болт генератора.
После выполнения всех перечисленных действий ваш двигатель будет оснащен новым клиновым ремнем и водяным насосом, что гарантирует надежность и эффективность его работы.
Запчасти по теме: двигатели Weichai, запчасти Weichai.
ООО ”Ярославский Дизельный двигатель”

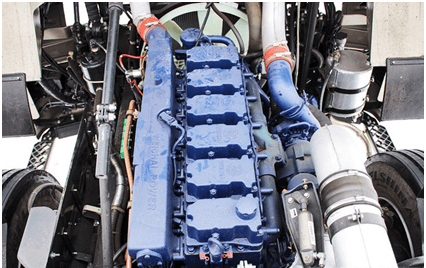

Снятие и установка гильз цилиндров двигателя ЯМЗ-5340 и ЯМЗ-536

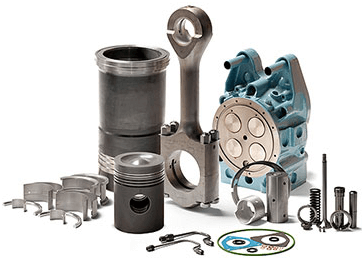

Снятие и установка гильз цилиндров двигателя ЯМЗ-5340 и ЯМЗ-536
Гильзы цилиндров играют ключевую роль в работе двигателя, обеспечивая герметичность цилиндров и смазку поршней. Однако со временем стенки гильз могут изнашиваться, что приводит к негативным последствиям. Подобная ситуация может привести к проникновению масла в цилиндры, снижению компрессии и потере мощности двигателя. Для предотвращения этих проблем рекомендуется своевременно заменять гильзы цилиндров.
Процесс снятия и установки гильз цилиндров является относительно простой процедурой, но требует аккуратности и использования специальных инструментов. Для двигателей ЯМЗ-5340 и ЯМЗ-536, которые широко применяются в различных транспортных средствах и специальной технике, следует руководствоваться следующими шагами:
-
Оценить необходимость замены гильз цилиндров. Признаками износа могут быть проникновение масла в цилиндры, повышенный расход масла, пониженная компрессия, потеря мощности или дымление выхлопных газов. Если вы заметили подобные симптомы, скорее всего, требуется замена гильз.
-
Обеспечить доступ к гильзам цилиндров путем снятия соответствующих элементов двигателя, таких как головка блока цилиндров, поршни и поршневые кольца. После этого можно приступить к снятию гильз с блока цилиндров. Для этого потребуется специальный съемник, который позволит аккуратно извлечь их из расточек блока цилиндров. Его следует правильно установить на гильзу и аккуратно применить усилие, чтобы извлечь ее без повреждений.
После снятия старых гильз цилиндров можно приступить к установке новых. Важно выбрать гильзы правильного размера и качества, чтобы обеспечить надежное и долговечное функционирование двигателя.
Установка тоже требует использования специального съемника. Новые гильзы следует смазать чистым моторным маслом и аккуратно вставить их в расточки блока цилиндров. После этого они прижимаются к блоку с помощью съемника, который обеспечивает правильную посадку и герметичность.
Очень важно заменять также уплотнительные кольца, которые отвечают за герметичность между гильзой и блоком цилиндров. Перед установкой необходимо смазать уплотнительные кольца моторным маслом и аккуратно поместить их в специальные канавки на гильзе.
После установки важно обеспечить правильное выступание гильзы над плоскостью блока. Это обеспечит оптимальный зазор и гарантирует надежную работу двигателя. Рекомендуется соблюдать указанные в руководстве производителя значения зазора (обычно 0,04–0,1 мм).
После завершения процесса замены двигатель готов к продолжению работы. Однако важно помнить, что замена гильз – это серьезная процедура, которая требует определенных навыков и знаний.
Замена гильз цилиндров является важным аспектом регулярного обслуживания двигателя ЯМЗ-5340 и ЯМЗ-536. Эта процедура позволяет восстановить работоспособность двигателя, улучшить его производительность и предотвратить возможные повреждения.
Запчасти по теме: двигатели ЯМЗ-536, запчасти ЯМЗ-534, 536.
ООО ”Ярославский Дизельный двигатель”

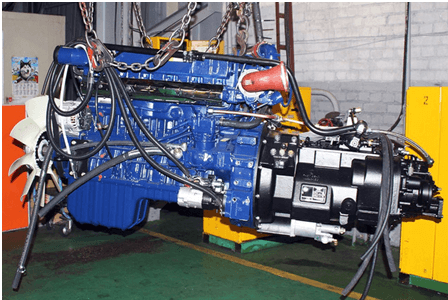

Снятие и установка масляного насоса двигателя ЯМЗ-5340 (ЯМЗ-536)
Снятие и установка масляного насоса двигателя ЯМЗ-5340 (ЯМЗ-536)
Процесс снятия и установки масляного насоса двигателя ЯМЗ-5340 (ЯМЗ-536) является критической процедурой, необходимой при возникновении неисправностей или необходимости замены насоса. Масляный насос играет важную роль в обеспечении правильной работы двигателя, предоставляя системе смазки необходимое количество масла. Регулярное обслуживание и контроль исправности этого узла являются важными факторами для предотвращения повреждений двигателя и обеспечения его надежной работы.
Перед началом процесса демонтажа масляного насоса следует учитывать, что доступ к нему возможен только после снятия картера маховика. Поэтому необходимо внимательно ознакомиться с особенностями и рекомендациями производителя перед выполнением данной процедуры.
Снятие масляного насоса двигателя ЯМЗ-5340 и ЯМЗ-536 не является сложной задачей, но требует аккуратности и точности. Для выполнения следующих шагов потребуется накидной ключ №6:
-
Внимательно осмотрите масляный насос и определите необходимость его снятия или замены. Наиболее распространенными причинами для демонтажа являются неисправности детали, использование насоса с низким или высоким расходом масла, а также проблемы с редукционным клапаном.
-
Начните процесс снятия масляного насоса, вывернув 3 болта М8x1,25, которые крепят насос к расточке на крышке шестерен. Будьте осторожны, чтобы не повредить эту деталь или окружающие.
После снятия масляного насоса можно приступить к его установке. Для этого также потребуется накидной ключ №6 и следование инструкции:
-
Поместите масляный насос в расточку корпуса шестерен, убедившись, что ось ведущей шестерни масляного насоса совпадает с соответствующим отверстием в корпусе. Важно проверить, что ведущая шестерня насоса правильно зацепляется с шестерней коленчатого вала.
-
Начните завинчивать 3 болта М8x1,25, которые крепят насос, на 2–3 полных оборота вручную.
-
Затяните болты при помощи ключа №6 с моментом затяжки Мкр = 22-25 Н·м. Важно равномерно и достаточно затянуть болты, чтобы обеспечить надежное крепление масляного насоса.
Необходимо помнить, что выполнение всего процесса снятия и установки масляного насоса двигателя ЯМЗ-5340 (ЯМЗ-536) должно быть согласовано с руководством производителя. Это поможет избежать ошибок и повреждений, а также гарантировать правильную работу насоса и безопасность двигателя.
Профессиональные навыки и опыт значительно облегчают выполнение данной процедуры. Если у вас нет необходимых знаний или опыта, рекомендуется обратиться к специалистам, которые смогут правильно и безопасно выполнить снятие и установку масляного насоса.
Не забывайте, что регулярное обслуживание и замена неисправных деталей являются важными мерами для поддержания надежности и долговечности двигателя ЯМЗ-5340 (ЯМЗ-536).
Запчасти по теме: двигатели ЯМЗ-536, запчасти ЯМЗ-534, 536.
ООО ”Ярославский Дизельный двигатель”
Датчики контроля параметров работы двигателей ЯМЗ-5340, ЯМЗ-536
Датчики контроля параметров работы двигателей ЯМЗ-5340, ЯМЗ-536
В современных автомобилях двигатель является сердцем их функционирования. Чтобы обеспечить надежность, эффективность и безопасность его работы, производители внедряют различные системы мониторинга и диагностики. Одной из важных составляющих этих систем являются датчики контроля параметров работы двигателя.
Двигатели ЯМЗ-5340 и ЯМЗ-536, производимые ОАО "Ярославский моторный завод", известны своей надежностью и широким применением в грузовых автомобилях. Они оснащены рядом датчиков, предназначенных для контроля различных параметров работы двигателя. Рассмотрим некоторые из них:
-
Датчик температуры охлаждающей жидкости. Контролирует температуру охлаждающей жидкости, передавая соответствующую информацию системе управления двигателем. Это позволяет поддерживать оптимальную рабочую температуру и предотвращать перегрев силового агрегата.
-
Датчик давления масла. Отслеживает давление масла в системе смазки двигателя. Он информирует систему управления о надлежащем давлении масла и предупреждает о возможных проблемах, таких как недостаточное давление или снижение уровня масла.
-

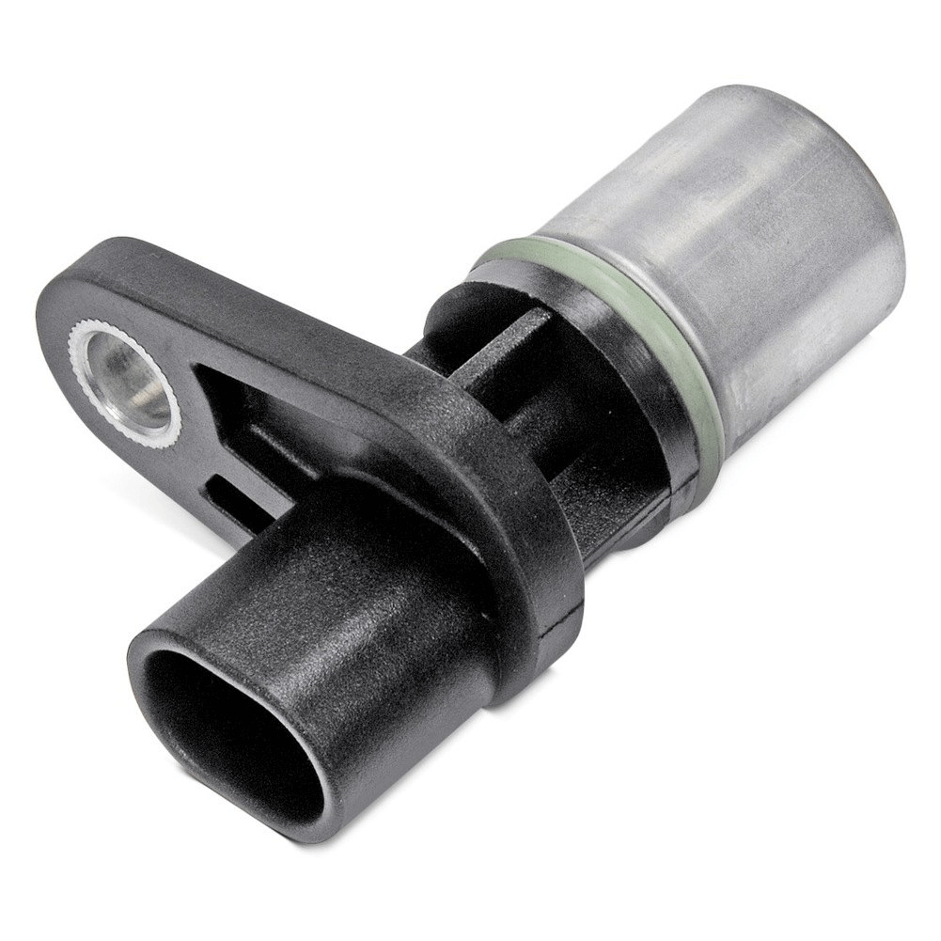

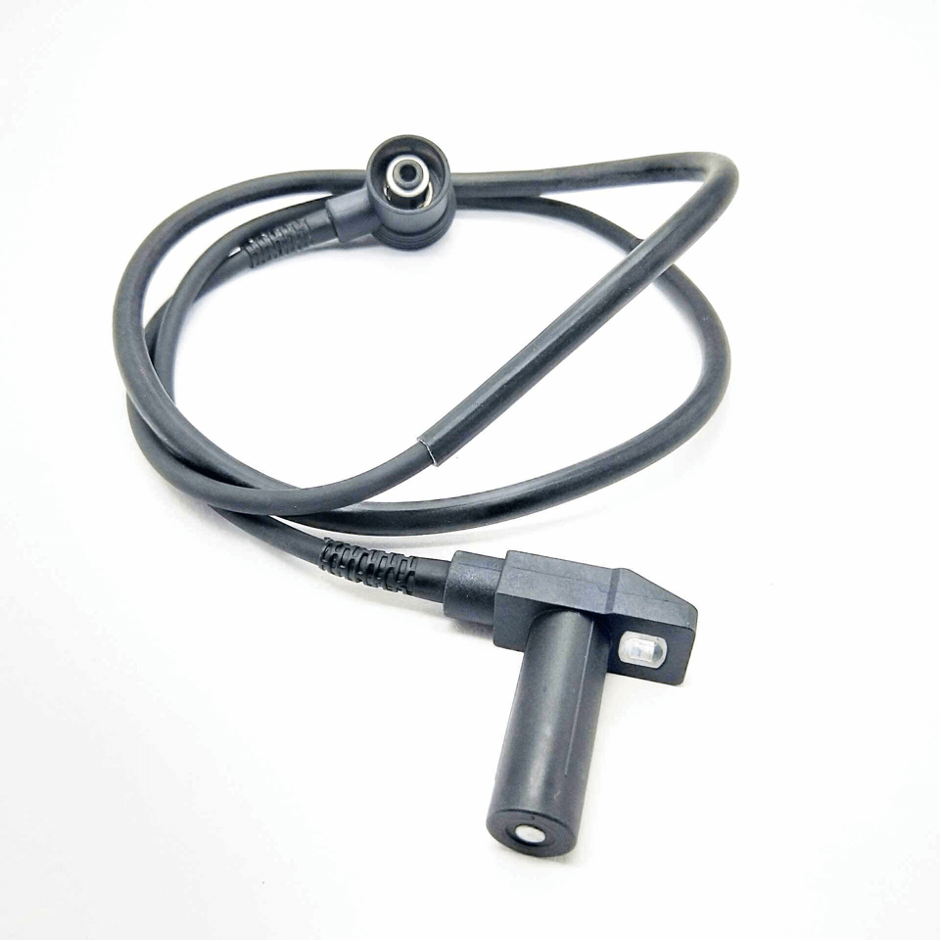

Датчик скорости вращения коленчатого вала. Измеряет скорость вращения коленчатого вала двигателя. Он предоставляет системе управления информацию о текущей скорости вращения двигателя, что важно для оптимальной работы и корректного расчета времени впрыска топлива и зажигания.
-
Датчик давления воздуха во впускном коллекторе. Контролирует давление воздуха во впускном коллекторе двигателя. Он помогает системе управления определить необходимое количество впрыскиваемого топлива и поддерживать оптимальное соотношение воздух-топливо.
-
Датчик положения дроссельной заслонки. Отслеживает положение дроссельной заслонки двигателя. Он передает информацию системе управления о текущем положении заслонки, что позволяет регулировать подачу топлива и обеспечивать плавное ускорение и стабильную работу силового агрегата.
Данные датчики являются лишь примерами из множества, используемых в двигателях ЯМЗ-5340 и ЯМЗ-536. Они играют важную роль в обеспечении надежной работы мотора, оптимизации топливной экономичности и снижении выбросов вредных веществ.
Однако, как и любые другие компоненты автомобиля, датчики могут подвергаться износу или выходить из строя со временем. В случае неисправности рекомендуется обратиться к квалифицированным специалистам или в авторизованный сервисный центр для диагностики и замены неисправных датчиков.
Датчики контроля параметров работы двигателей ЯМЗ-5340, ЯМЗ-536 являются важными компонентами системы управления. Они обеспечивают надежность, эффективность и безопасность работы силового агрегата, а правильное обслуживание и своевременная замена неисправных деталей помогут поддерживать оптимальную производительность вашего автомобиля на протяжении всего срока службы.
